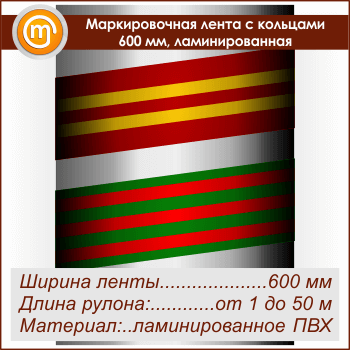

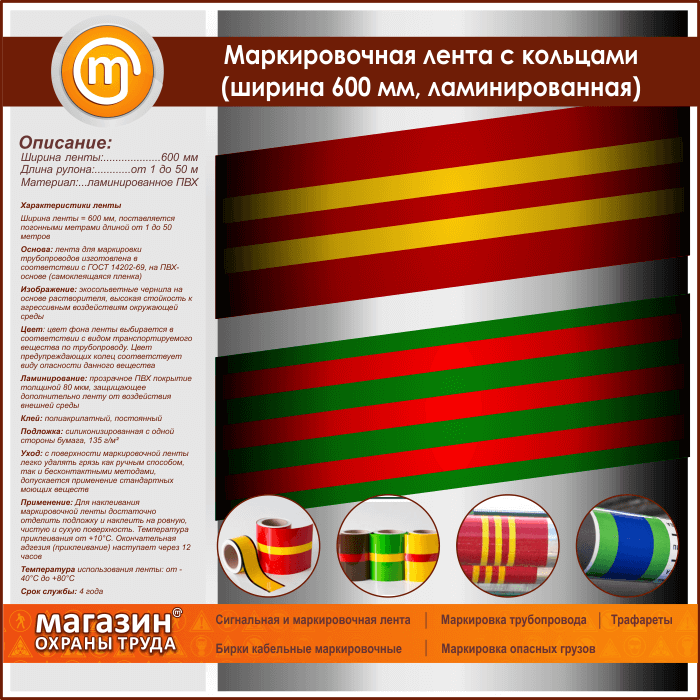

Маркировочная лента с кольцами ламинированная

Маркировочная самоклеящаяся лента с кольцами имеет ширину от 40 до 600 мм и поставляется погонными метрами длиной от 1 до 50 м. Поверхность ленты заламинирована прозрачным ПВХ-покрытием толщиной 80 мкм, обеспечивающим дополнительную защиту от воздействия агрессивной внешней среды. Применяя наши готовые ленты, вы значительно упросите работу по маркировке трубопроводов

Согласно ГОСТ 14202 трубопроводы должны быть снабжены опознавательной окраской и предупреждающими кольцами, с помощью которых можно идентифицировать наиболее опасные вещества. Разрешается наносить опознавательную окраску участками. Наиболее удобный способ нанесения опознавательной окраски c предупреждающими кольцами – использование готовых цветных самоклеящихся лент

Фон ленты служит для опознавательной окраски, на которую нанесены цветные полосы – предупреждающие кольца. Количество колец на ленте может быть от одного до трех и зависит от степени опасности вещества. В случае совпадения цвета предупреждающего кольца и опознавательной окраски, кольцо должно иметь черные (для желтого) и белые (для зеленого) каемки. Готовое решение – лента в виде предупреждающего кольца с каемками черного либо белого цвета

• Основа: наклейки для маркировки трубопроводов изготовлены в соответствии с ГОСТ 14202-69, на ПВХ-основе (самоклеящаяся плёнка)
• Изображение: экосольвентные чернила на основе растворителя, высокая стойкость к агрессивным воздействиям окружающей среды
• Клей: полиакрилатный, постоянный
• Подложка: силиконизированная с одной стороны бумага, 120 г/м²
• Уход: с поверхности маркировочной ленты легко удалять грязь как ручным способом, так и бесконтактными методами, допускается применение стандартных моющих веществ
• Применение: Для наклеивания маркировочной ленты достаточно отделить силиконизированную подложку и нанести ленту на ровную, чистую и сухую поверхность. Лишнее отрезать
• Температура приклеивания: от +10°С до +35°С. Окончательная адгезия (приклеивание) наступает через 12 часов
• Температура использования ленты: от -20°С до +70°С
• Срок службы: от 4 лет

---

Ленты для опознавательной окраски с предупреждающими кольцами

• Цвет фона ленты выбирается в соответствии с видом транспортируемого вещества по трубопроводу (Таблица 1 из ГОСТ 14202)
• Цвет предупреждающих колец соответствует виду опасности данного вещества (Таблица 2 из ГОСТ 14202)
• Количество предупреждающих колец характеризует степень опасности вещества (Таблица 3 из ГОСТ 14202)

Варианты предупреждающих колец

Ширина а, мм	Цвет (свойство вещества)
40 50 70 100	Красный (легковоспламеняемость)
	Желтый (опасность или вредность)
	Зеленый (безопасность)

Варианты опознавательной окраски (фона)

Ширина b, мм	Цвет (группа вещества)
200 250 300 350 400 450 500 550 600	Зеленый (вода)
	Красный (пар)
	Синий (воздух)
	Желтый (газ)
	Оранжевый (кислота)
	Фиолетовый (щелочь)
	Коричневый (жидкость)
	Серый (прочие)

Значения «a» в зависимости от диаметра трубопровода

Наружный диаметр трубопровода, мм	Ширина предупреждающих колец а, мм
менее 80	40
от 81 до 160	50
от 161 до 300	70
более 300	100

Значения «b» в зависимости от диаметра трубопровода

Наружный диаметр трубопровода, мм	Ширина опознавательной окраски b, мм
менее 300	не менее четырех диаметров
более 300	не менее двух диаметров

---

Ленты для предупреждающих колец с каемками

В случае совпадения цвета предупреждающего кольца и опознавательной окраски, кольцо должно иметь черные (для желтого) и белые (для зеленого) каемки. Готовое решение в данном случае - ленты в виде предупреждающего кольца с каемками черного либо белого цвета

Ширина а, мм	Ширина каемки, мм	Цвет кольца	Цвет каемки
40 50 70 100	10	Желтый (опасность или вредность)	Черный
		Зеленый (безопасность)	Белый

Выжимка из ГОСТ 14202

Таблица 1
Транспортируемое вещество		Образцы и наименование цветов опознавательной окраски
Цифровое обозначение группы	Наименование
1	Вода	Зеленый
2	Пар	Красный
3	Воздух	Синий
4 5	Газы горючие Газы негорючие	Желтый
6	Кислоты	Оранжевый
7	Щелочи	Фиолетовый
8 9	Жидкости горючие Жидкости негорючие	Коричневый
10	Прочие вещества	Серый

Таблица 2
Образцы сигнальных цветов	Наименование сигнальных цветов	Свойство транспортируемого вещества
	Красный	Легковоспламеняемость, огнеопасность и взрывоопасность
	Желтый	Опасность или вредность (ядовитость, токсичность, способность вызывать удушье, термические или химические ожоги, радиоактивность, высокое давление или глубокий вакуум и др.)
	Зеленый	Безопасность или нейтральность

Примечания1. При нанесении колец желтого цвета по опознавательной окраске трубопроводов газов и кислот кольца должны иметь черные каемки шириной не менее 10 мм2. При нанесении колец зеленого цвета по опознавательной окраске трубопроводов воды кольца должны иметь белые каемки шириной не менее 10 мм
Примечание. Для веществ, опасных по свойствам или сочетанию свойств, не вошедших в данную таблицу, группы опасности должны устанавливаться по согласованию с органами Госгортехнадзора
