Планы эвакуации при пожаре по ГОСТ
План эвакуации необходим на объектах с массовым пребыванием людей (кроме жилых домов), а также на объектах с рабочими местами на этаже для 10 и более человек. На плане эвакуации указываются эвакуационные пути и выходы, правила поведения людей, а также описывается, в каком порядке и с какой последовательностью должен действовать обслуживающий персонал объекта при возникновении чрезвычайной ситуации. Набор из плана эвакуации, знаков безопасности и указателей направления служит для обеспечения необходимых мер по эвакуации людей в безопасное место при возникновении чрезвычайных ситуаций, например, в случае пожара. Помимо плана эвакуации в обязательном порядке используются знаки пожарной безопасности и эвакуационные знаки
Мы сертифицированы на осуществление полиграфической деятельности в соответствии с требованиями ГОСТ Р ИСО 9001-2015 (ISO 9001:2015), о чем выдан сертификат соответствия № РОСС RU.ОШ01.ОС09.СМК.00206
✦ Навигатор по пожарной безопасности
✦ Навигатор по товарам гражданской обороны
Преимущества заказа планов эвакуации у нас
Удобный интернет-магазин
 |
Для Вашего удобства, мы сгруппировали планы эвакуации по варианту изготовления. В каждой группе Вы найдете планы всех форматов от A4 до А0. Если Вас интересует конкретный формат, можете отметить его «галочкой» в нашей «уточнялке» (фильтр в левой части экрана) и нажать кнопку «Искать», тем самым получив полный список товаров, соответствующий Вашему запросу |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
| Формат: | А4, А3, А2, А1, А0 | |
| Размер: | 300х200 мм, 400х300 мм, 600х400 мм, 800х600 мм, 1200х800 мм |
 |
Демократичные ценыЦены на наши планы эвакуации отличаются лояльностью к покупателям. Благодаря тому, что процесс от разработки макета до изготовления плана эвакуации у нас налажен и является привычным и ежедневным занятием, мы можем снижать цены за счет большого объема работ и автоматизации производства. Большой товарный оборот позволяет нам закупать необходимые расходные материалы оптовыми партиями, что значительно сокращает затраты на производство, а значит и цену плана эвакуации. Кроме того, помимо привлекательной цены, для оптовых и постоянных заказчиков у нас предусмотрены скидки с возможностью постоплаты или с рассрочкой платежа. Скачать прайс-лист |
Соответствие ГОСТ
Если пожарного инспектора не устроил Ваш план эвакуации или Вы сами сомневаетесь в его соответствии нормативным требованиям — пора обратиться к нам. Мы создаем макеты согласно ГОСТ Р 12.4.026-2001 и изготавливаем планы эвакуации согласно нового ГОСТ 12.2.143-2009 (с изменениями № 1 от 2012 года), так что Вы всегда сможете быть уверены в их соответствии всем современным нормам и стандартам
 |
Согласно законодательству, наличие на объекте планов эвакуации обеспечивают руководители организаций. Мы создаем планы эвакуации таким образом, чтобы любая проверка прошла для руководства гладко. Для этого нам нужно хорошо ориентироваться в нормативной литературе и иметь опыт в создании планов эвакуации. За наш многолетний опыт создания планов эвакуации, не было ни одного недовольного заказчика, а это значит что мы делаем их со знанием дела. Для того, чтобы и Вы понимали, какие требования предъявляются к созданию макетов и изготовлению планов эвакуации, мы подготовили для Вас краткую выжимку основных пунктов нормативной литературы: |
ОБЩИЕ ПОЛОЖЕНИЯ
Правила противопожарного режима в РФ, утвержденные постановлением Правительства РФ от 25 апреля 2012 года № 390, на объектах с массовым пребыванием людей (кроме жилых домов), а также на объектах с рабочими местами на этаже для 10 и более человек обязывают руководителя организации обеспечить наличие планов эвакуации людей в случае пожара
 |
План эвакуации представляет собой схему, с нанесенными контурами помещений, коридоров, лестничных маршей в зданиях и сооружениях, где могут находиться и работать люди |
|
На плане эвакуации условными обозначениями (элементами) указаны пути эвакуации, эвакуационные и аварийные выходы, места расположения противопожарного оборудования, аварийных телефонов связи, средств первой медицинской помощи и дополнительных средств спасения (противогазов, ГДЗК, систем эвакуации и т.д.) |
|
На плане эвакуации расшифровываются все условные обозначения, примененные на них, а также установленные правила поведения людей, порядок и последовательность их действий в условиях чрезвычайной (аварийной) ситуации |
ТИПЫ ПЛАНОВ ЭВАКУАЦИИ:
|
Общие планы эвакуации (разрабатывают для всего здания в целом, включают этажные и секционные планы, хранятся у дежурного по пожарной безопасности) |
|
Секционные планы эвакуации (разрабатывают если площадь одного этажа здания более 1000 м2, есть несколько выходов, создание единого плана усложняет процесс эвакуации) |
|
Этажные планы эвакуации (разрабатывают для этажа в целом) |
|
Локальные планы эвакуации (разрабатывают для отдельных помещений, например, комната в общежитии, гостиничный номер, больничная полата и т.п.) |
ТРЕБОВАНИЯ К ПЛАНАМ ЭВАКУАЦИИ
Планы эвакуации должны состоять из графической и текстовой частей
Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:
|
путей эвакуации |
|
эвакуационных выходов и (или) мест размещения спасательных средств |
|
аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п. |
|
места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте |
|
мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО |
|
мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО |
В текстовой части плана эвакуации следует излагать:
|
способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.) |
|
порядок и последовательность эвакуации людей |
|
обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др. |
|
порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п. |
|
порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики |
|
инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности знаками безопасности и символами |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЛАНА ЭВАКУАЦИИ
Фотометрические характеристики элементов ФЭС в условиях эксплуатации в зданиях, сооружениях, транспортных средствах и объектах в течение гарантийного срока должны быть:
|
яркость свечения через 10 мин после отключения источников освещения не менее 180 мкд/м2 |
|
яркость свечения через 60 мин после отключения источников освещения не менее 20 мкд/м2 |
|
длительность послесвечения не менее 1440 мин (т.е. 24 часа) |
НЕОБХОДИМОЕ КОЛИЧЕСТВО ПЛАНОВ
В предписании пожарного инспектора указывается минимальное количество минимальное количество планов эвакуации. Однако, если проверки еще не было и такого предписания Вы не получали, Вы можете самостоятельно рассчитать необходимое количество планов эвакуации по предельно простой формуле — количество планов эвакуации на этаже должно быть равно количеству выходов с этажа. Согласно пункту 6.7.10 ГОСТ Р 12.2.143-2002, планы эвакуации следует размещать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанном на самом плане эвакуации. Таким образом, те планы эвакуации, которые не имеют точки привязки, указанной на самом плане, — не соответствуют ГОСТ Р 12.2.143-2002
РАЗМЕЩЕНИЕ ПЛАНА ЭВАКУАЦИИ
План эвакуации размещается на стенах помещений и коридоров в строгом соответствии с местом размещения, указанным на самом плане эвакуации на высоте 1,8 м. Восприятию плана эвакуации не должны мешать цвет окружающего фона, посторонние предметы или контраст при искусственном или естественном освещении
ДРУГИЕ ТРЕБОВАНИЯ:
|
Фон плана эвакуации должен быть желтовато-белым или белым — для фотолюминесцентных материалов или белым — для несветящихся материалов |
|
Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть черного цвета независимо от фона |
|
Размер шрифта надписей на плане эвакуации согласно ГОСТ Р 12.4.026 должен быть не менее 5 мм |
Собственное производствоМы располагаем необходимым набором высотехнологичного оборудования и квалифицированными специалистами для того, чтобы обеспечить производство полного цикла, начиная от разработки макета до изготовления плана эвакуации. Многоступенчатый контроль за производственным процессом и отсутствие в процессе посредников дает нам возможность гарантировать высокое качество планов эвакуации |
8 вариантов изготовления
Для того, чтобы удовлетворить нужны всех клиентов мы разработали различные варианты изготовления плана эвакуации. Если Вам трудно разобраться с тем, какой вариант будет оптимальным в вашем случае, можете обратиться за квалифицированной помощью к нашим специалистам
|
|
А4 300×200 |
А3 400×300 |
А2 600×400 |
А1 800×600 |
А0 1200×800 |
|
ЭЛЕКТРОННЫЙ ВАРИАНТ Формат: JPEG. Разрешение: 300 dpi. Цветовая палитра: CMYK |
1 100 рублей |
1 170 рублей |
1 310 рублей |
1 590 рублей |
2 140 рублей |
|
БУМАГА экономный вариант, качественная полноцветная печать |
1 130 рублей |
1 220 рублей |
1 410 рублей |
1 780 рублей |
2 530 рублей |
|
ЛАМИНИРОВАННАЯ БУМАГА Двусторонняя горячая защитная ламинация увеличивает срок службы и прочность плаката |
1 140 рублей |
1 240 рублей |
1 450 рублей |
1 860 рублей |
2 960 рублей |
|
САМОКЛЕЯЩАЯСЯ ПЛЁНКА Наклеивается на любую ровную и гладкую поверхность |
1 160 рублей |
1 280 рублей |
1 530 рублей |
2 030 рублей |
3 020 рублей |
|
ПЛАСТИК ПВХ В ПЛАСТИКОВОЙ РАМКЕ Жесткая основа (пластик ПВХ 4 мм) в белом пластиковом багете. В комплекте крепеж |
1 420 рублей |
1 630 рублей |
2 010 рублей |
2 740 рублей |
4 150 рублей |
|
ПЛАСТИК ПВХ В АЛЮМИНИЕВОМ БАГЕТЕ ЗОЛОТОГО (СЕРЕБРЯНОГО) ЦВЕТА Стильный и надежный вариант. Багет — Нельсон, цвет на выбор — золото / серебро. Крепление в комплекте |
1 800 рублей |
2 130 рублей |
2 730 рублей |
3 780 рублей |
5 740 рублей |
|
ФОТОЛЮМИНИСЦЕНТНАЯ ПЛЁНКА Изготавливается на фотолюминесцентной пленке согласно ГОСТ 2.2.143-2009 с применением экосольвентных чернил |
1 380 рублей |
1 730 рублей |
2 420 рублей |
3 800 рублей |
6 560 рублей |
|
ФОТОЛЮМИНИСЦЕНТНЫЙ ПЛАСТИК ПВХ В ПЛАСТИКОВОЙ РАМКЕ Изготавливается на ПВХ пластике 4 мм, с фотолюминесцентным покрытием согласно ГОСТ 2.2.143-2009. Имеются сертификаты соответствия. Крепление в комплекте |
1 680 рублей |
2 140 рублей |
3 040 рублей |
4 780 рублей |
8 230 рублей |
|
ФОТОЛЮМИНИСЦЕНТНЫЙ ПЛАСТИК ПВХ В АЛЮМИНИЕВОМ БАГЕТЕ ЗОЛОТОГО (СЕРЕБРЯНОГО) ЦВЕТА Изготовлен согласно ГОСТ. В комплекте сертификат соответствия и крепеж |
2 090 рублей |
2 710 рублей |
3 890 рублей |
6 100 рублей |
10 370 рублей |
 |
Оранжевым выделены самые популярные позиции |
Различные форматы
Пункт 6.7.4 ГОСТ Р 12.2.143-2002 гласит: «Размеры планов эвакуации выбирают не менее: |
 300×200 миллиметров |
|
МАЛОИСПОЛЬЗУЕМЫЙ ФОРМАТ Такой формат подходит для изготовления схем однокомнатных (максимум трехкомнатных) помещений, содержащих схематичное изображение помещения с размещенными на нем средствами пожаротушения, путями эвакуации и условными обозначениями. План эвакуации, выполненный на А4 формате НЕ МОЖЕТ содержать инструкцию и действия при пожаре |
 400×300 миллиметров |
|
САМЫЙ РАСПРОСТРАНЕННЫЙ ФОРМАТ На таком формате размещаются схемы помещений небольших площадей (максимум 200 м2). На плане эвакуации А3 формата размещается схематичное изображение помещения с обозначением средств пожаротушения, путей эвакуации, условными обозначениями и инструкцией по действию при пожаре. Не содержит инструкцию при пожаре |
 600×400 миллиметров |
|
РЕКОМЕНДУЕМЫЙ ФОРМАТ Идеально подходит для изготовления планов эвакуации для помещений небольших площадей (максимум 200 м2). Содержит схематичное изображение помещения с размещенными на нем средствами пожаротушения, путями эвакуации и условными обозначениями. Может содержать краткую инструкцию относительно действий при пожаре |
 800×600 миллиметров |
|
РЕДКИЙ ФОРМАТ Подходит для изготовления планов эвакуации больших площадей (до 1000 м2) с большим количеством пожарного инвентаря. Содержит схематичное изображение помещений с размещенными на нем средствами пожаротушения и извещения, путями эвакуации и условными обозначениями. Содержит инструкцию при пожаре |
 1200×800 миллиметров |
|
КРАЙНЕ РЕДКИЙ ФОРМАТ Используется для изготовления маршрутов эвакуации из зданий с большим количеством людей, например, торговых и развлекательных центров. Содержит схематичное изображение помещений с размещенными на нем средствами пожаротушения и извещения, путями эвакуации и условными обозначениями, а также инструкцию при пожаре и использованию огнетушителя |
 ВАШИ РАЗМЕРЫ |
|
НЕСТАНДАРТНЫЙ РАЗМЕР Идеален в тех случаях, когда помещение слишком «вытянутое» или Вы хотите разместить на плане дополнительную информацию (инструкцию к действиям при пожаре). По стандартам план эвакуации может быть любого размера, но не меньше требуемого, поэтому у проверяющей комиссии не возникнет вопросов, если план будет больше требуемого |
Простота в оформлении заказаСделать заказ в нашем интернет-магазине очень просто: 1. Выберите интересующий Вас вид и формат плана эвакуации в нашем интернет-магазине и наши консультанты свяжутся с Вами для уточнения деталей 2. Позвоните нам по телефону +7 (495) 215-52-41 c 10:00 до 18:00 по будням. Наши менеджеры проконсультируют Вас по любому вопросу и помогут заказать план эвакуации при пожаре 3. Отправьте заявку на нашу электронную почту magazinot@mail.ru |
 |
1. Ваши реквизиты, координаты, телефоны для связи 2. План БТИ помещения, фотография или сканированное изображение предыдущего плана, подойдет и рисунок от руки 3. Название организации, должность и Ф. И. О. руководителя, утверждающего план эвакуации 4. На Вашем плане должны быть отмечены выходы (основные, запасные, аварийные), средства пожаротушения и извещения (огнетушители, пожарные шкафы, телефоны, кнопки аварийной сигнализации и т.п.) и этаж. К необязательным пунктам относятся пути эвакуации и место планируемого размещения плана эвакуации |
| К каждому плану идет небольшой подарок — набор наклеек для самостоятельного обозначения средств пожаротушения и мест расположения плана эвакуации. Именно поэтому указание места размещения плана не обязательно, ведь Вы сами сможете обозначить требуемое место специальной наклейкой. Главный плюс использования наклеек в том, что Вы с легкостью можете отмечать на плане эвакуации расположение новых огнетушителей или изменять месторасположение старых, тогда как с напечатанными обозначениями нужно менять план |
Короткие сроки изготовления
Создание плана эвакуации в среднем занимает 5 рабочих дней:
 |
1 ДЕНЬ Предоставление необходимой информации для разработки плана, выставление счета и его оплата |
|
 |
2 ДЕНЬ Создание макета согласно действующим нормативам |
|
 |
3 ДЕНЬ Согласование и утверждение макета. После утверждения макет передается в производство |
|
 |
4 ДЕНЬ Производство необходимого количества экземпляров плана |
|
 |
5 ДЕНЬ Комплектация заказа и передача на доставку с уведомлением заказчика |
Высокое качествоВ процессе изготовления мы используем только качественные расходные материалы и надежное современное оборудование, контролируя качество изготовления планов эвакуации на каждом этапе производственного процесса. За годы работы мы разработали и изготовили огромное количество планов эвакуации. Среди наших клиентов предприятия различных отраслей, большинство из которых, видя наше ответственное добросовестное отношение к делу, стали нашими постоянными заказчиками |
Профессиональная консультация
Можно самому изучить все нюансы требований ГОСТ, но есть более простой и быстрый способ — обратиться за профессиональной консультацией к нашим квалифицированным специалистам. Консультант, задав Вам несколько вопросов, предложит оптимальный для конкретного случая вариант изготовления плана эвакуации, его формат и необходимое количество
Связаться с сотрудником можно несколькими способами:
Доставка по всей РоссииНаше производство расположено в московской области, а наши клиенты — по всей России. Поэтому мы работаем с ведущими транспортными компаниями, доставляющими ваши планы эвакуации в любую точку нашей страны в сжатые сроки и за приемлемые деньги. Практически всегда низкие цены и скидки на планы эвакуации оправдывают стоимость ее доставки в регионы |
Конструктор планов эвакуации в примерах
При заказе нескольких одинаковых планов эвакуации у заказчиков закономерно возникал вопрос о том, будут ли 2-й и последующие планы стоить дешевле, ведь макет рисуется один раз. Именно для ответа на этот и другие схожие вопросы мы создали Конструктор планов эвакуации и добавили в товарные карточки таблицу с перечнем позиций, составляющих стоимость каждого конкретного плана. Теперь вы получаете счет в более развернутом виде. Но как говорится - лучше один раз показать, чем сто раз рассказать, поэтому приведем примеры
| № | Ваш заказ | Наш счет |

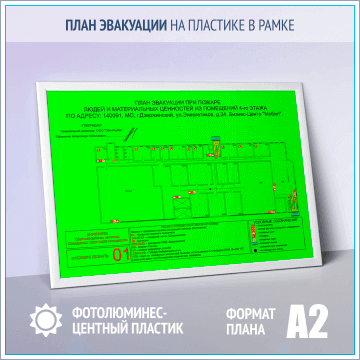

| 1 | 2 одинаковых плана А2 формата на пластике в рамке |
Разработка макета плана эвакуации (А2 формат) - 1 шт.Печать плана эвакуации на пластике А2 формата в пластиковой рамке - 2 шт.
|
| 2 | 2 одинаковых плана А3 формата, один из которых на бумаге, а другой - на пластике в золотой рамке |
Разработка макета плана эвакуации (А3 формат) - 1 шт.Печать плана эвакуации на бумаге А3 формата - 1 шт.Печать плана эвакуации на пластике А3 формата в золотой алюминиевой рамке - 1 шт.
|
| 3 | Печать плана эвакуации на фотолюминесцентной пленке А1 формата по уже имеющемуся макету |
Печать плана эвакуации на фотолюминесцентной пленке А1 формата - 1 шт.
|
Фотолюминесцентные планы в пластиковой рамке или алюминиевом багете:
Тут нужно небольшое пояснение. Ранее мы печатали фотолюминесцентные планы в пластиковой рамке или алюминиевом багете непосредственно на фотолюминесцентном слое. Технически это было удобно, но в случае обнаружения в уже изготовленном плане ошибок или необходимости внесения небольших изменений, - приходилось переделывать дорогостоящую фотолюминесцентную основу. Именно по этой причине мы усовершенствовали процесс изготовления таких планов - теперь изображение печатается на тонком прозрачном ПЭТ слое и накладывается на фотолюминесцентную основу
Помимо очевидных преимуществ в снижении стоимости перепечатки такой способ позволяет дополнительно защитить план, так как ПЭТ слой выполняет также функцию ламинации, защищая фотолюминесцентную основу от повышенной влажности и механических повреждений
| № | Ваш заказ | Наш счет |
| 1 | 3 одинаковых фотолюминесцентных плана в золотой рамке А3 формата |
Разработка макета плана эвакуации (А3 формат) - 1 шт.Пластиковая фотолюминесцентная подоснова для плана эвакуации А3 формата в золотой алюминиевой рамке - 3 шт.Печать плана эвакуации на прозрачном ПЭТ А3 формата - 3 шт.
|
| 2 | Переделка ранее изготовленного фотолюминесцентного плана эвакуации А2 формата в пластиковой рамке в связи с необходимостью доработки макета (например, при изменении экспликации помещений) |
В данном случае для вашей экономии мы можем использовать ранее изготовленную основу, поэтому вы получаете счет:
Разработка макета плана эвакуации (А2 формат) - 1 шт.Печать плана эвакуации на прозрачном ПЭТ формата А3 - 1 шт.
|
| 3 | Переделка плана эвакуации из-за ошибки заказчика (например, не был обозначен аварийный выход) |
Поскольку изменения в макете незначительные мы исправляем их бесплатно и выставляем счет только на 1 позицию:
Печать плана эвакуации на прозрачном ПЭТ А3 формата - 1 шт.
|
