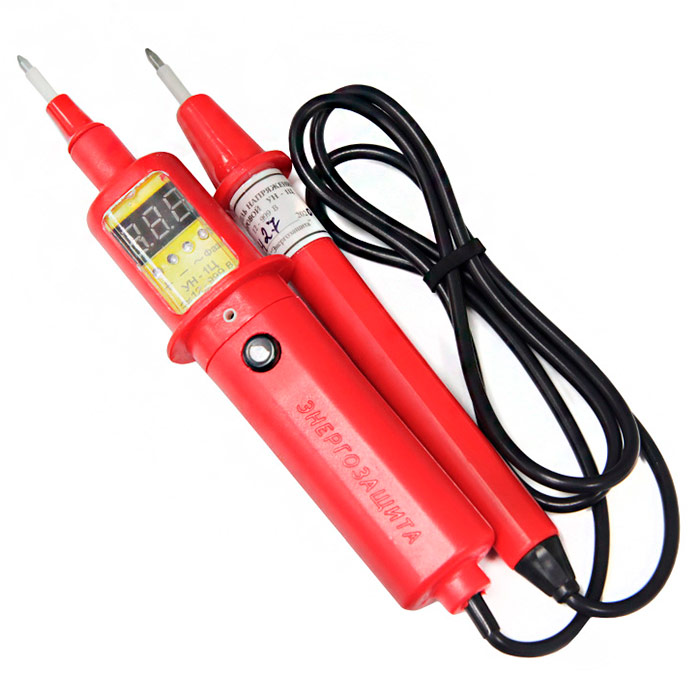

Указатель низкого напряжения цифровой УН-1Ц 12-999В 2-х полюсной свето-звуковой

Указатель низкого напряжения цифровой УН-1Ц 12-999В 2-х полюсной свето-звуковой

Указатель напряжения цифровой УН - 1Ц-12-999В двухполюсный светозвуковой цифровой индикацией напряжения предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 12 - 999 В, а также для проверки целостности электрических цепей сопротивлением не более 50кОм, в условиях эксплуатации У1 по ГОСТ 15150 (при температуре от +40°С до -45°С и относительной влажности 98% при 25°С).

Отсутствие светозвукового сигнала и цифровой индикации свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.

Указатель типа УН - 1Ц позволяет определить полярность постоянного тока, на что указывает свечение светодиода, отмеченного знаками «±», а также «фазу» переменного тока (в однополюсном режиме), в этом случае загорается светодиод, расположенный под надписью «фаза».

Перед началом работы необходимо визуально убедиться в исправности указателя.

Включение указателя осуществляется нажатием и отпусканием кнопки, при этом сначала на табло появляется цифра «0», а затем мигающая точка.

Проверить исправность указателя на электроустановке, заведомо находящейся под напряжением.

При использовании указателя для определения величины постоянного и переменного напряжения, а также целостности цепи, оба контактных наконечника должны касаться контролируемых точек цепи. Наличие и величина напряжения определяется по цифрам на табло. При отсутствии напряжения на табло цифры не появляются и продолжает мигание точки.

Индикаторы, обозначенные знаком «+» и «-» позволяют определить род тока и полярность постоянного напряжения. Свечение индикатора «+» означает, что напряжение постоянное, а потенциал точки, к которой прикасается контактный наконечник, выше, чем у точки, к которой прикасается другой контактный наконечник.

Свечение индикатора «?» означает, что измеряемое напряжение переменное.

При проверке целостность цепи на табло появляются вертикальные линии.

При сопротивлении цепи равным нулю, на табло появляются шесть вертикальных линий с сопровождением непрерывного звукового сигнала.

При сопротивлении цепи 11-15 кОм на табло появляются три вертикальные линии с сопровождением прерывистого звукового сигнала.

При сопротивлении цепи 20-25 кОм появляются две вертикальные линии.

При сопротивлении цепи 45-60 кОм появляется одна вертикальная линия.

Вертикальные линии и звуковой сигнал отсутствуют при дальнейшем увеличении сопротивления цепи.

Фаза переменного тока определяется в однополюсном режиме, при этом необходимо пальцем прикасаться к металлической части кнопки, не нажимая его, в этом случае загорается светодиод, расположенный над надписью «фаза».

Указатель отключается нажатием и подержанием кнопки (2-3 сек.) до появления надписи «OFF» на табло или автоматически после его использования через 5-6 мин.

ВНИМАНИЕ! характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления.
