Журнал записи результатов осмотра подъемных канатов и их расхода

Журнал записи результатов осмотра подъемных канатов и их расхода

Форма журнала записи результатов осмотра подъемных канатов и их расхода соответствует Приложению 2 к Инструкции по безопасной эксплуатации подземных лифтовых установок на рудниках и шахтах горнорудной, нерудной и угольной промышленности. РД 03-301-99

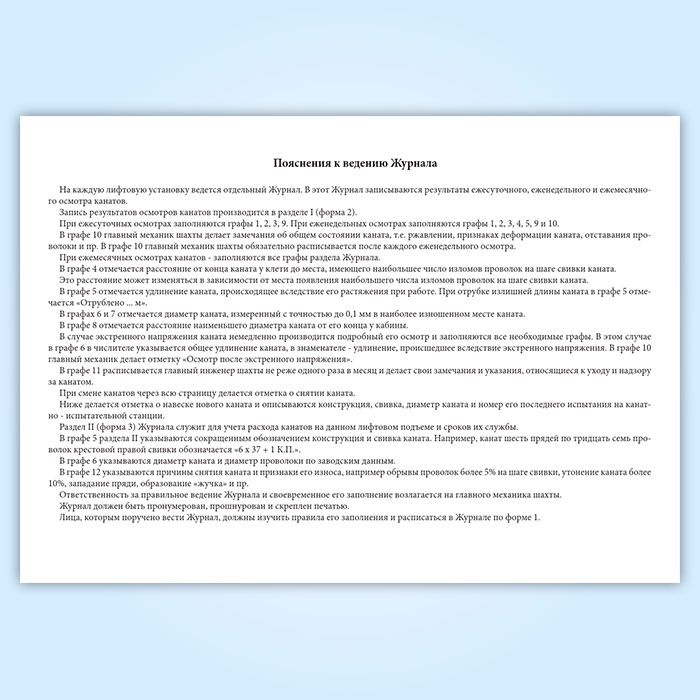

На каждую лифтовую установку ведется отдельный журнал. В этот журнал записываются результаты ежесуточного, еженедельного и ежемесячного осмотра канатов.

Запись результатов осмотров канатов производится в разделе I (форма 2).

При ежесуточных осмотрах заполняются графы 1, 2, 3, 9. При еженедельных осмотрах заполняются графы 1, 2, 3, 4, 5, 9 и 10.

В графе 10 главный механик шахты делает замечания об общем состоянии каната, т.е. ржавлении, признаках деформации каната, отставания проволоки и пр. В графе 10 главный механик шахты обязательно расписывается после каждого еженедельного осмотра.

При ежемесячных осмотрах канатов - заполняются все графы раздела журнала.

В графе 4 отмечается расстояние от конца каната у клети до места, имеющего наибольшее число изломов проволок на шаге свивки каната.

Это расстояние может изменяться в зависимости от места появления наибольшего числа изломов проволок на шаге свивки каната.

В графе 5 отмечается удлинение каната, происходящее вследствие его растяжения при работе. При отрубке излишней длины каната в графе 5 отме¬чается «Отрублено ... м».

В графах 6 и 7 отмечается диаметр каната, измеренный с точностью до 0,1 мм в наиболее изношенном месте каната.

В графе 8 отмечается расстояние наименьшего диаметра каната от его конца у кабины.

В случае экстренного напряжения каната немедленно производится подробный его осмотр, и заполняются все необходимые графы. В этом случае в графе 6 в числителе указывается общее удлинение каната, в знаменателе - удлинение, происшедшее вследствие экстренного напряжения. В графе 10 главный механик делает отметку «Осмотр после экстренного напряжения».

В графе 11 расписывается главный инженер шахты не реже одного раза в месяц и делает свои замечания и указания, относящиеся к уходу и надзору за канатом.

При смене канатов через всю страницу делается отметка о снятии каната.

Ниже делается отметка о навеске нового каната, и описываются конструкция, свивка, диаметр каната и номер его последнего испытания на канатно-испытательной станции.

Раздел II (форма 3) журнала служит для учета расхода канатов на данном лифтовом подъеме и сроков их службы.

В графе 5 раздела II указываются сокращенным обозначением конструкция и свивка каната. Например, канат шесть прядей по тридцать семь про¬волок крестовой правой свивки обозначается «6 x 37 + 1 К.П.».

В графе 6 указываются диаметр каната и диаметр проволоки по заводским данным.

В графе 12 указываются причины снятия каната и признаки его износа, например, обрывы проволок, более 5% на шаге свивки, утонение каната более 10%, западание пряди, образование «жучка» и пр.

Ответственность за правильное ведение журнала и своевременное его заполнение возлагается на главного механика шахты.

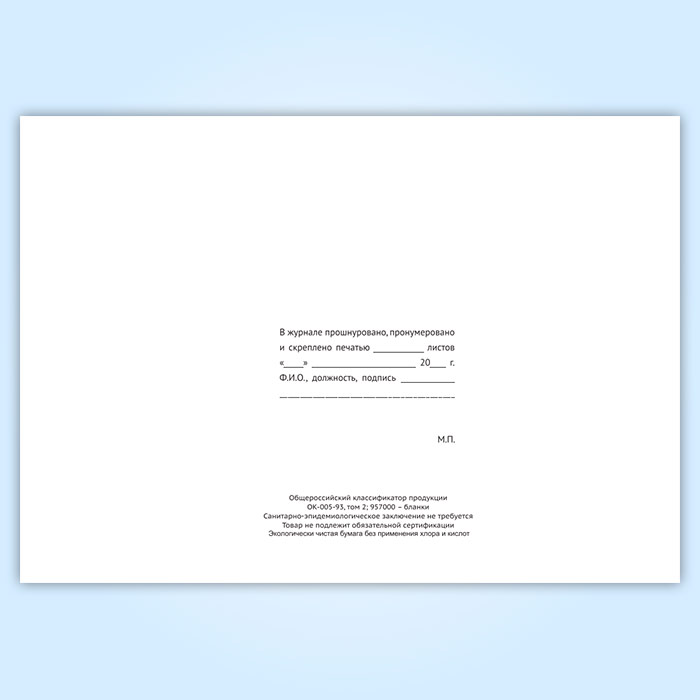

Журнал должен быть пронумерован, прошнурован и скреплен печатью.

Лица, которым поручено вести журнал, должны изучить правила его заполнения и расписаться в журнале по форме 1.

Журнал записи результатов осмотра подъемных канатов и их расхода имеет графы:

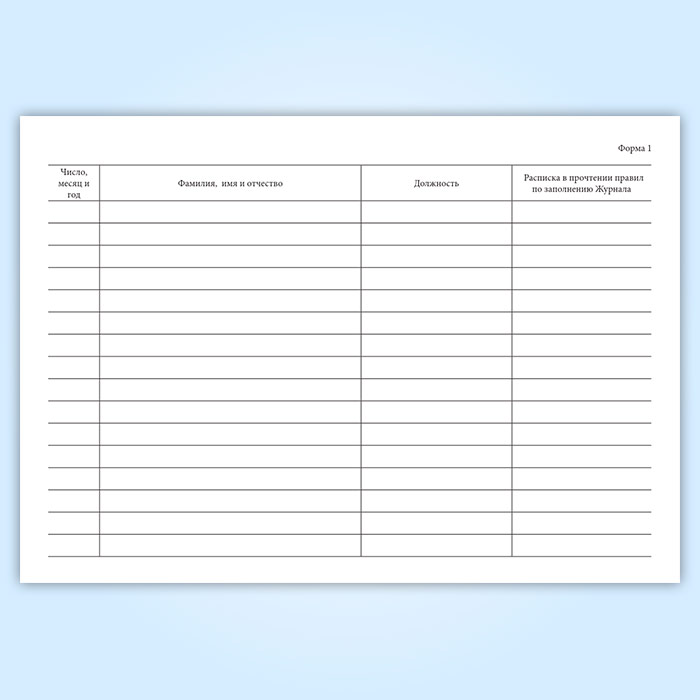

Форма 1

Число, месяц и год

Фамилия, имя и отчество

Должность

Расписка в прочтении правил по заполнению журнала

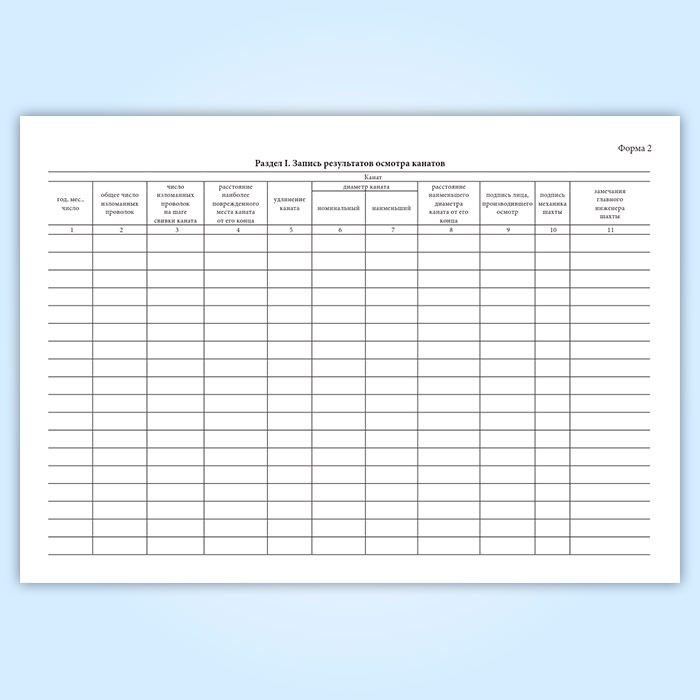

Форма 2

Раздел I. Запись результатов осмотра канатов

Канат

1. год, мес., число

2. общее число изломанных проволок

3. число изломанных проволок на шаге свивки каната

4. расстояние наиболее поврежденного места каната от его конца

5. удлинение каната

диаметр каната

6. номинальный

7. наименьший

8. расстояние наименьшего диаметра каната от его конца

9. подпись лица, производившего осмотр

10. подпись механика шахты

11. замечания главного инженера шахты

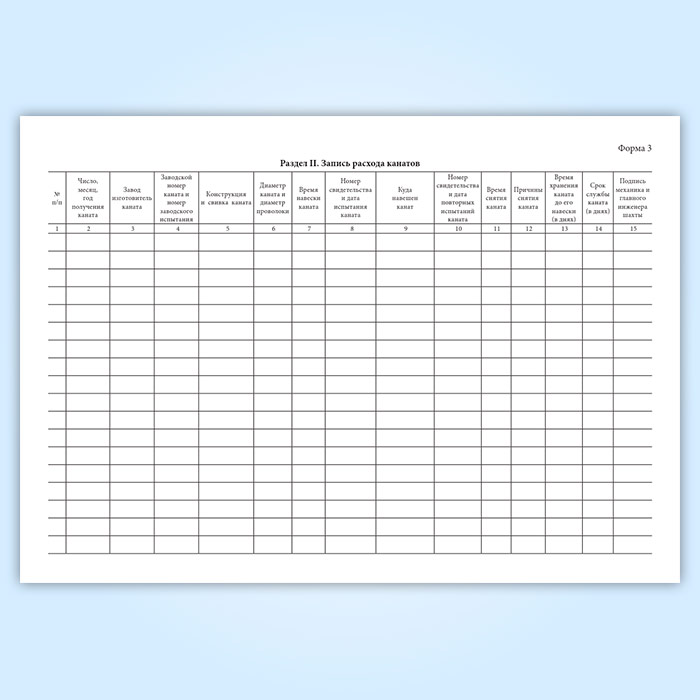

Форма 3

Раздел II. Запись расхода канатов

1. № п/п

2. Число, месяц, год получения каната

3. Завод изготовитель каната

4. Заводской номер каната и номер заводского испытания

5. Конструкция и свивка каната

6. Диаметр каната и диаметр проволоки

7. Время навески каната

8. Номер свидетельства и дата испытания каната

9. Куда навешен канат

10. Номер свидетельства и дата повторных испытаний каната

11. Время снятия каната

12. Причины снятия каната

13. Время хранения каната до его навески (в днях)

14. Срок службы каната (в днях)

15. Подпись механика и главного инженера шахты

Макет для ознакомления

Скачать форму журнала в формате PDF
