Журнал полевых испытаний грунтов статическим зондированием

Журнал полевых испытаний грунтов статическим зондированием

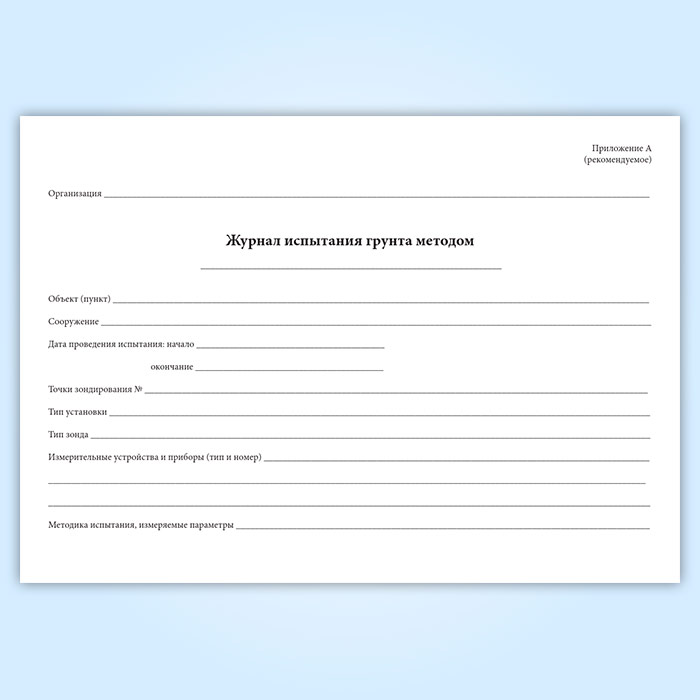

Форма журнала полевых испытаний грунтов статическим зондированием соответствует Приложению А к ГОСТу 19912-2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

1. Сущность метода

Испытание грунта методом статического зондирования проводят с помощью специальной установки, обеспечивающей вдавливание зонда в грунт.

При статическом зондировании поданным измерения сопротивления грунта под наконечником и на боковой поверхности зонда определяют:

- удельное сопротивление грунта под наконечником (конусом) зонда;

- общее сопротивление грунта на боковой поверхности (для механического зонда);

- удельное сопротивление грунта на участке боковой поверхности (муфте трения) зонда (для электрического зонда).

Примечание - При использовании специальных зондов в процессе зондирования могут измеряться плотность, влажность, естественный гамма-фон, поровое давление, температура, электрическое сопротивление и другие характеристики грунта.

2. Оборудование и приборы

В состав установки для испытания грунта статическим зондированием должны входить:

- зонд (наконечник и штанги);

- устройство для вдавливания и извлечения зонда;

- опорно-анкерное устройство;

- измерительная система.

В зависимости от принципа измерения сопротивлений грунта зонды могут быть следующих типов:

- механический (тип I) - зонд с наконечником из конуса и кожуха;

- электрический (тип II) - зонд с наконечником из конуса и муфты трения.

Схемы конструкций зондов и их основные параметры приведены в приложении Б.

Примечание - Для электрического зонда допускается применение уширителя диаметром, превышающим диаметр зонда на 10-20 мм, и расположенного не ближе 300 мм от муфты трения.

В соответствии с требованиями действующих нормативно-технических документов или техническим заданием на изыскания могут использоваться специальные зонды, имеющие дополнительные измерительные устройства и датчики (датчики порового давления, температуры, радиоактивного каротажа, электрического сопротивления, сейсмодатчик, инклинометр и др.), позволяющие измерять дополнительные характеристики грунта или контролировать процесс зондирования.

Прямолинейность штанг проверяют путем сборки их звеньев в отрезки длиной 3 м на ровной поверхности. Отклонение отрезков штанг от прямой линии не должно превышать 3 мм в любой плоскости по всей длине проверяемого отрезка.

Уменьшение высоты конуса наконечника не должно превышать 5 мм, а уменьшение его диаметра - 0,3 мм. Диаметр муфты трения должен быть не менее диаметра конуса наконечника и не более его на 0,35 мм.

Опорно-анкерное устройство должно воспринимать реактивные усилия, возникающие при вдавливании и извлечении зонда.

Основная погрешность измерительных устройств (приборов) должна быть не более:

5% - при измерении прикладываемой нагрузки;

10% - при измерении показателей сопротивления грунта (но не более 5% максимально измеренного значения);

2° - при измерении отклонения наконечника зонда от вертикали;

3,0 см - при измерении глубины погружения зонда.

Устройства для измерения показателей сопротивления грунта внедрению зонда могут быть механическими или электрическими. Допускается применение комбинации этих устройств.

Измерительные устройства (приборы) необходимо тарировать в соответствии с паспортными данными (но не реже чем через три месяца или 100 точек зондирования), а также после испытаний, при которых нагрузка на зонд была близка или превышала максимально допустимое значение (по паспорту фирмы изготовителя) или было зарегистрировано значительное смещение нуля.

Проверку смещения нуля следует проводить перед и после каждого испытания. Ее результаты следует учитывать при обработке результатов измерений и балансировке измерительной системы. Герметичность и термокомпенсацию электрического наконечника необходимо проверять не реже чем через три месяца.

3. Подготовка к испытанию

Подготовку к работе установки для испытания грунта статическим зондированием проводят в соответствии с требованиями инструкции по ее эксплуатации.

Отклонение мачты установки от вертикали не должно превышать 2°

Примечание - При выполнении наклонного зондирования, выполняемого по специальному заданию, отклонение мачты (направляющего устройства) от заданного направления не должно превышать 2°.

4. Проведение испытания

Статическое зондирование следует выполнять путем непрерывного вдавливания зонда в грунт, соблюдая порядок операций, предусмотренный инструкцией по эксплуатации установки. При непрерывном зондировании перерывы в погружении зонда допускаются только для наращивания штанг зонда.

По специальному заданию на изыскания или требованиям действующих нормативно-технических документов допускается прерывистое зондирование, дополнительно включающее в себя периодические, с заданным интервалом по глубине (1 м, если иное не предусмотрено заданием на изыскания), остановки зонда, при которых испытание грунтов проводится по специальным методикам [релаксационно-ползучие ("со стабилизацией" зонда), диссипационные, квазистатические и другие испытания].

В процессе зондирования необходимо осуществлять постоянный контроль за вертикальностью погружения зонда.

Показатели сопротивления грунта следует регистрировать непрерывно или с интервалами по глубине погружения зонда не более 0,2 м для механического зонда и не более 0,1 м - для электрического зонда.

Скорость погружения зонда в грунт должна быть (1,2±0,3) м/мин.

Испытание заканчивают после достижения: заданной глубины погружения зонда; предельных усилий; отклонения наконечника зонда от вертикали на 15° или изменения его отклонения на 5° на 1 м; опасности повреждения зонда. По окончании испытания зонд извлекают из грунта, а скважину тампонируют.

Регистрацию показателей сопротивления грунта внедрению зонда проводят в журнале испытания, на диаграммных лентах и (или) электронном запоминающем устройстве. При использовании специальных зондов регистрируют дополнительно измеряемые параметры. При использовании электрических зондов регистрация показателей и параметров на электронном запоминающем устройстве является обязательной.

5 Обработка результатов

По данным измерений, полученным в процессе испытания, определяют значения, (для механического зонда) или, (для электрического зонда), других дополнительно измеряемых параметров (для специальных зондов), составляют таблицы и строят графики изменения этих величин по глубине зондирования (см. приложение В) и во времени (при прерывистом зондировании).

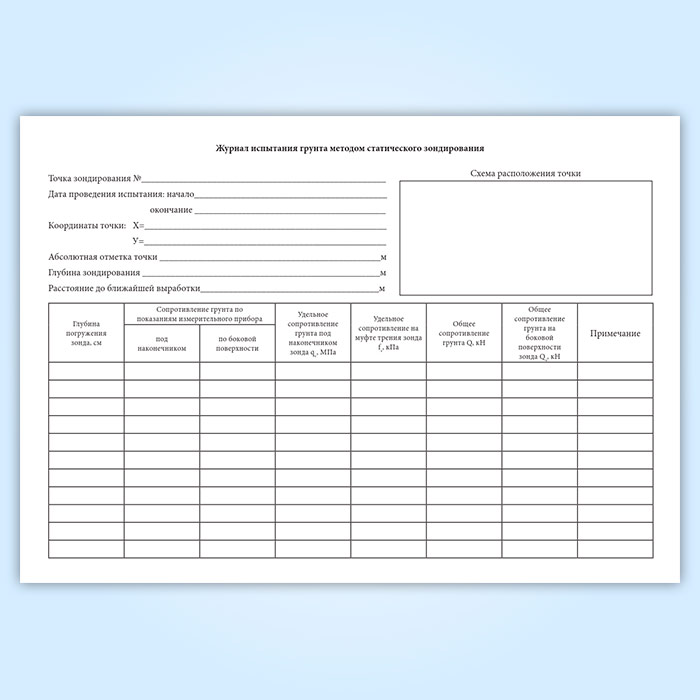

Журнал полевых испытаний грунтов статическим зондированием имеет графы:

Глубина погружения зонда, см

Сопротивление грунта по показаниям измерительного прибора

- под наконечником

- по боковой поверхности

Удельное сопротивление грунта под наконечником зонда qc, МПа

Удельное сопротивление на муфте трения зонда fs, кПа

Общее сопротивление грунта Q, кН

Общее сопротивление грунта на боковой поверхности зонда Qs, кН

Примечание
