Форма журнала испытания грунта штампом соответствует Приложению Д к ГОСТу 20276-2012 Грунты. Методы полевого определения характеристик прочности и деформируемости

1 Сущность метода

Испытание грунта штампом проводят для определения следующих характеристик деформируемости дисперсных грунтов:

- модуля деформации минеральных, органо-минеральных и органических грунтов;

- начального просадочного давления и относительной деформации просадочности для просадочных глинистых грунтов при испытании с замачиванием.

Характеристики определяют по результатам нагружения грунта вертикальной нагрузкой в забое горной выработки с помощью штампа.

Результаты испытаний оформляют в виде графиков зависимости осадки штампа от нагрузки.

Примечание - Для контроля влажности грунтов допускается применять радиоизотопный метод.

2 Оборудование и приборы

В состав установки для испытания грунта штампом должны входить:

- штамп;

- устройство для создания и измерения нагрузки на штамп;

- анкерное устройство (для установок без грузовой платформы);

- устройство для измерения осадок штампа (прогибомеры, датчики перемещений);

- устройство для замачивания и контроля влажности грунта (при испытании просадочных грунтов).

Конструкция установки должна обеспечивать:

- возможность нагружения штампа ступенями давления по 0,01-0,1 МПа;

- центрированную передачу нагрузки на штамп;

- постоянство давления на каждой ступени нагружения.

Штампы должны быть жесткими, круглой формы, следующих типов:

I - с плоской подошвой площадью 2500 и 5000 см;

II - с плоской подошвой площадью 1000 см с кольцевой пригрузкой по площади, дополняющей площадь штампа до 5000 см;

III - с плоской подошвой площадью 600 см;

IlIa - с плоской подошвой площадью 600 см и встроенным зачистным устройством;

IV – винтовой штамп площадью 600 см

3 Подготовка к испытанию

При испытаниях в котлованах, шурфах и дудках штамп с плоской подошвой устанавливают на дно выработки. Для достижения плотного контакта подошвы штампа с грунтом необходимо провести не менее двух поворотов штампа вокруг его вертикальной оси, меняя направление поворота. После установки штампа проверяют горизонтальность его положения.

4 Проведение испытания

Общее число ступеней давления после достижения давления, соответствующего вертикальному эффективному напряжению от собственного веса грунта на отметке испытания, должно быть не менее четырех.

В первую ступень давления следует включить вес деталей установки, влияющих на нагрузку штампа.

При применении штампа типа II кольцевая пригрузка должна соответствовать напряжению на отметке испытания.

Время выдержки каждой последующей ступени давления должно быть не менее времени выдержки предыдущей.

Каждую ступень давления выдерживают до условной стабилизации деформации грунта (осадки штампа).

Схему испытаний выбирают в зависимости от комплекса характеристик, необходимых для проектирования.

заданном давлении.

5 Обработка результатов

По данным испытаний строят график зависимости осадки штампа от давления

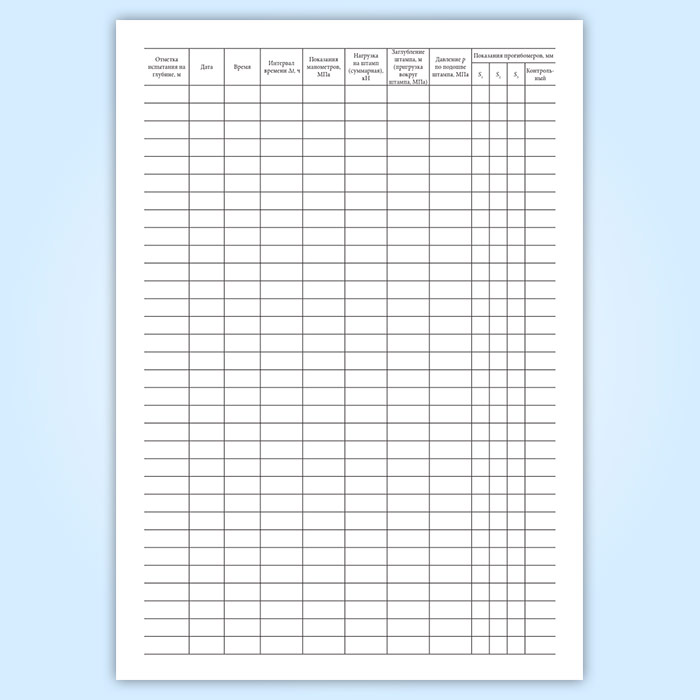

Журнал испытания грунта штампом имеет графы:

Отметка испытания на глубине, м

Дата

Время

Интервал времени t, ч

Показания манометров, МПа

Нагрузка на штамп (суммарная), кН

Заглубление штампа, м (пригрузка вокруг штампа, МПа)

Давление р по подошве штампа, МПа

Показания прогибомеров, мм

- S1

- S2

- S3

- Контрольный

Поправка к показаниям прогибомеров, мм

Исправленные показания прогибомеров, мм

- S1

- S2

- S3

- (S1 + S2 + S3)/3

Осадка штампа, мм

Время выдержки t, ч

Сведения о замачивании грунта (для просадочных грунтов)

- Толщина песчаной подушки, см

- Уровень воды, м3

- Расход воды, м3

- Время начала замачивания

- Примечание

Макет для ознакомления

Скачать форму журнала в формате PDF
