Журнал полевых испытаний грунтов динамическим зондированием

Журнал полевых испытаний грунтов динамическим зондированием

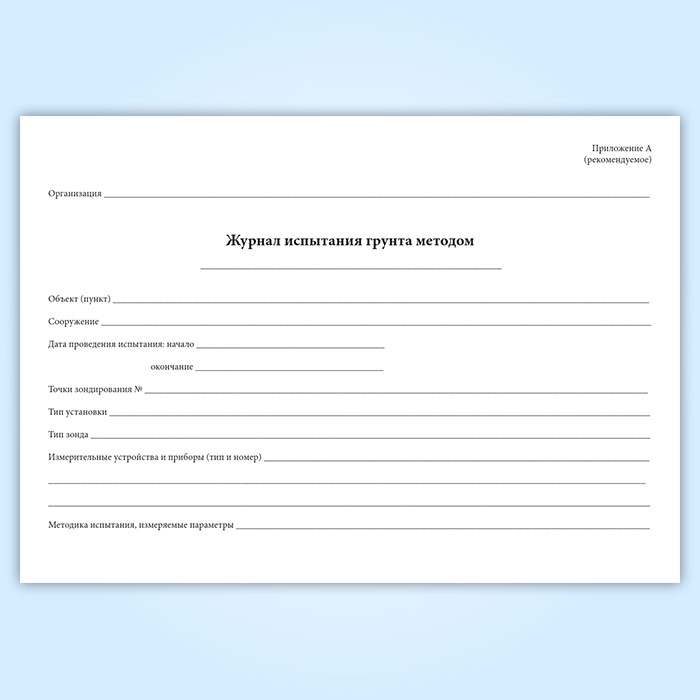

Форма журнала полевых испытаний грунтов динамическим зондированием соответствует Приложению А к ГОСТу 19912-2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

1 Сущность метода

Испытание грунта методом динамического зондирования проводят с помощью специальной установки, обеспечивающей внедрение зонда ударным или ударно-вибрационным способом.

При динамическом зондировании измеряют:

- глубину погружения зонда от определенного числа ударов молота (залога) при ударном зондировании;

- скорость погружения зонда при ударно-вибрационном зондировании.

По данным измерений вычисляют условное динамическое сопротивление грунта погружению зонда.

2 Оборудование и приборы

В состав установки для испытания грунта динамическим зондированием должны входить:

- зонд (набор штанг и конический наконечник);

- ударное устройство для погружения зонда (молот или вибромолот);

- опорно-анкерное устройство (рама с направляющими стойками);

- устройства для измерения глубины или скорости погружения зонда.

В соответствии с требованиями норм или техническим заданием на изыскания могут использоваться специальные зонды, имеющие дополнительные измерительные устройства и датчики (датчики электрического сопротивления, тензодатчики, акселерометр и др.), позволяющие измерять дополнительные характеристики грунта или контролировать процесс зондирования.

3 Подготовка к испытанию

Подготовку к работе установки для испытания грунта динамическим зондированием проводят в соответствии с требованиями инструкции по ее эксплуатации.

Отклонение мачты установки от вертикали не должно превышать 2°.

4 Проведение испытания

Динамическое зондирование следует выполнять непрерывной забивкой зонда в грунт свободно падающим молотом или вибромолотом, соблюдая порядок операций, предусмотренный инструкцией по эксплуатации установки.

Перерывы в забивке зонда допускаются только для наращивания штанг зонда.

При ударном зондировании следует фиксировать глубину погружения зонда от определенного числа ударов молота (залога), а при ударно-вибрационном зондировании - проводить автоматическую запись скорости погружения зонда .

Число ударов в залоге при ударном зондировании следует принимать в зависимости от состава и состояния грунтов в пределах 1-20 ударов, исходя из глубины погружения зонда за залог 10-15 см, определяемой с точностью ±0,5 см.

В процессе зондирования необходимо осуществлять постоянный контроль за вертикальностью погружения зонда.

При наращивании звеньев колонну штанг поворачивают вокруг оси по ходу часовой стрелки с помощью штангового ключа. Сопротивление повороту штанг, возникающее в результате трения штанг о грунт, при крутящем моменте до 15 кН•см следует учитывать при обработке результатов испытания по 6.5.2. В случае значительного сопротивления повороту колонны штанг (при крутящем моменте более 15 кН•см), вызванного искривлением скважины, зонд извлекают из грунта и повторяют испытание в новой точке зондирования на расстоянии 2-3 м от прежней.

Испытание заканчивают после достижения заданной глубины погружения зонда или в случае резкого уменьшения скорости погружения зонда (менее 2-3 см за 10 ударов или менее 1 см/с). По окончании испытания зонд извлекают из грунта, а скважину тампонируют.

Регистрацию результатов испытания проводят в журнале испытания, на диаграммных лентах и (или) электронном запоминающем устройстве. При использовании специальных зондов регистрируют дополнительно измеряемые параметры.

5 Обработка результатов

По данным измерений, полученных в процессе испытания, вычисляют условное динамическое сопротивление грунта

При крутящем моменте менее 5 кН•см 1; от 5 до 15 кН•см определяют опытным путем по результатам двух параллельных испытаний ударным зондированием, одно из которых проводят обычным способом, а другое - в разбуриваемой интервалами скважине. При отсутствии таких данных допускается для ориентировочных расчетов принимать значения по приложению Г;

- число ударов молота в залоге;

- глубина погружения зонда за залог, см.

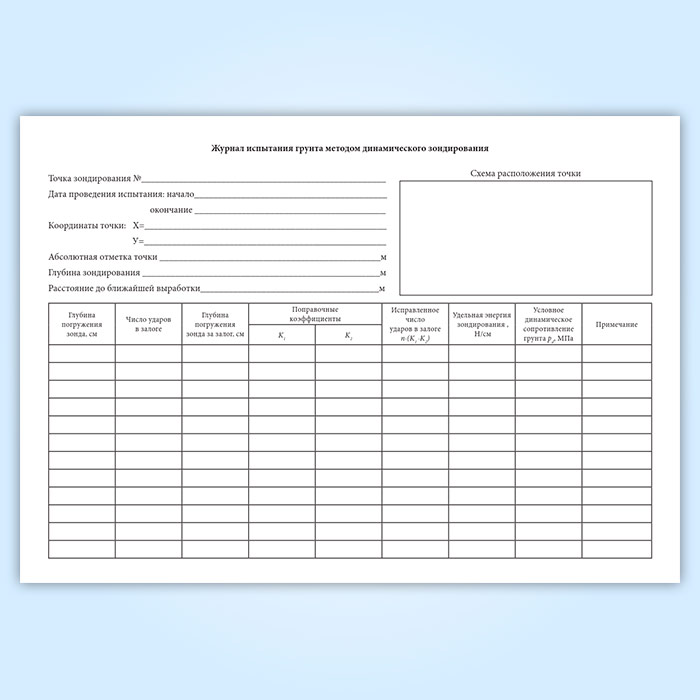

Журнал полевых испытаний грунтов динамическим зондированием имеет графы:

Глубина погружения зонда, см

Число ударов в залоге

Глубина погружения зонда за залог, см

Поправочные коэффициенты

- K1

- K2

Исправленное число ударов в залоге n(K1 K2)

Удельная энергия зондирования, Н/см

Условное динамическое сопротивление грунта pd, МПа

Примечание

Макет для ознакомления

Скачать форму журнала в формате PDF
