Книга учета ремонта воздухораспределителей (форма ВУ-47)

Книга учета ремонта воздухораспределителей (форма ВУ-47)

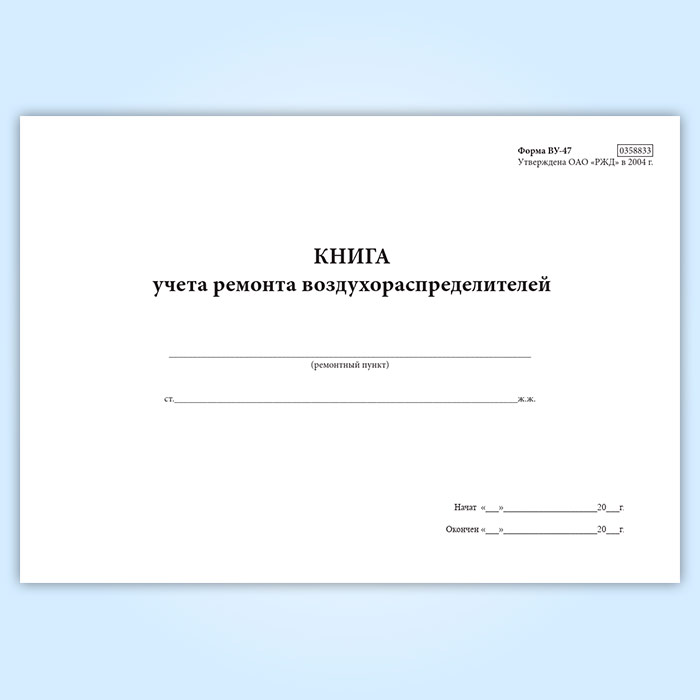

Книга учета ремонта воздухораспределителей форма ВУ-47, утверждена ОАО «РЖД» в 2004 г.

Книга формы ВУ-47 предназначена для учета ремонта и результатов испытания воздухораспределителей.

Книга ведется мастером или бригадиром на каждом контрольном пункте автотормозов на железных дорогах и начальником ОТК или мастером по тормозам в автоматных отделениях ремонтных заводов.

Порядок заполнения:

в гр. 1 указывается дата ремонта прибора;

в гр. 2 указывается условное обозначение типа прибора, на-пример, МТЗ - прибор Матросова МТЗ-135, ГЧ-270 - главная часть, условный № 270, ГЧ-466 - условный № 466, МЧ-002 - магистральная часть, условный № 270.002, МЧ-005 - условный № 270.005, МЧ-483 - условный № 483.000, 292 -условный № 292.001, 305 - условный № 305.001, СК - скородействующий тройной клапан;

в гр. 3 записывается заводской номер прибора, год и место изготовления;

в гр. 4 записывается дата и место последнего планового ремонта прибора согласно бирке, установленной на приборе;

в графах 5, 6, 7 указываются данные зарядки камер золотниковой (ЗК), рабочей (РК) и запасного резервуара (ЗР). В гр. 6 данные зарядки рабочей камеры записываются дробью: в числителе - зарядка до 1,2 кгс/см2; в знаменателе - до 4,6 кгс/см2;

в гр. 8 записывается дробью время наполнения тормозного цилиндра: в числителе - при экстренном торможении, в знаменателе - при полном служебном торможении;

в графах 9, 10, 11 записываются показатели давления в тормозных цилиндрах: в числителе - при экстренном торможении, в знаменателе - при служебном;

в гр. 12 записывается время отпуска тормоза: в числителе - после экстренного торможения, в знаменателе - после служебного торможения;

в гр. 13 ставится подпись работника, производившего ремонт прибора;

в гр. 14 - подпись мастера или бригадира, принимающего прибор.

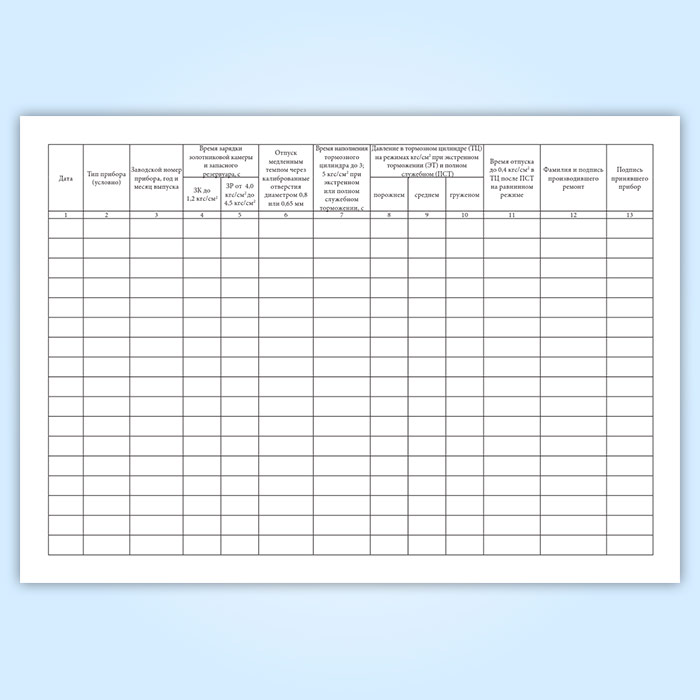

Графы книги учета ремонта воздухораспределителей (Форма ВУ-47):

1. Дата

2. Тип прибора (условно)

3. Заводской номер прибора год и месяц выпуска

4-5. Время зарядки золотниковой камеры и запасного резервуара с,

- 3К до 1,2 ктс/см2 3Р от

- 4,0 ктс/см2 до 4,5 ктс/см

6. Отпуск медленным темпом через калибрование отверстия диаметром 0,8 или 0,65 мм

7. Время наполнения тормозного цилиндра до 3; 5ктс/см2 при экспертном или полном служебном торможении, с

8-10. Давление в тормозном цилиндре (ТЦ) на режимах ктс/см2 при экстренном торможении (ЭТ) и полном служебном (ПСТ)

- Порожнем

- Среднем

- Груженым

11. Время отпуска до 0,4ктс/см2 ТЦ после ПСТ на равнинном режиме

12. ФОИ и подпись производившего ремонт

13. Подпись принявшего прибор

Макет для ознакомления

Скачать форму журнала в формате PDF
