Журнал монтажа подшипников качения (форма ТУ-93)

Журнал монтажа подшипников качения (форма ТУ-93)

ID товара: 2220073

Характеристики Описание

189 ₽

Без учета НДС

189 ₽

На заказ

Опции

Тираж:

Минимальный тираж 20 штук (40-44 страницы)

Минимальный тираж 10 штук (48-96 страниц)

Минимальный тираж 5 штук (более 100 страниц)

Страниц:

Рекомендуется 60 страниц.

Введите значения от 40 до 600 с шагом в 4 страницы

Плотность бумаги:

Газетная бумага доступна при тираже от 25 штук.

Газетная:

48 г/м²

Офсетная:

65 г/м² 80 г/м²

Обложка:

При данном кол-ве страниц рекомендуется твердая обложка.

Хром-эрзац доступен при тираже от 10 штук.

Твердая обложка доступна при кол-во страниц 100 и более.

Мягкая:

Хром-эрзац Ватман 190 г/м²

Твердая:

Картон 1,5 мм Картон 2 мм Бумвинил

Цвет обложки:

При хром-эрзаце доступен только белый цвет

Цвет бумвинила:

Прошивка журнала:

Нет Прошнуровать Отверстия для прошивки

Логотип на обложке:

Нет Черно-белый

Коментарий:

Остались какие-то пожелания или вопросы по журналу? Напишите о них ниже.

{{ values['coment'].length }}/255

Тираж

При кол-ве страниц от 40 до 44 минимальный тираж 20 штук

При кол-ве страниц от 48 до 96 минимальный тираж 10 штук

При кол-ве страниц от 100 и более минимальный тираж 5 штук

Обложка

Мягкая обложка

Мягкий переплет - один из наиболее недорогих и быстропроизводимых. По вашему желанию обложку можно заламинировать. После того, как обложка готова и блок отпечатан, происходит их скрепление с блоком страниц. Мягкий переплет из-за простоты исполнения и доступной цены является наиболее популярным и одним из самых доступных видов переплета.

2	Твердая обложка
	Твердый переплет отличается высокими эксплуатационными характеристиками и более эстетическим видом. При выборе бумвинила доступно также тиснение.

Прошивка журнала

Прошнуровать

+ 30 ₽ для мягкого переплета

+ 40 ₽ для твердого переплета

Вы получаете печатную продукцию прошнурованной и c местом для вашей печати в соответствии с действующими нормативными документами:

СТ Р 7.0.8-2013. Делопроизводство и архивное дело. Термины и определения
ГОСТ 17914-72. Обложки дел длительных сроков хранения. Типы, размеры и технические требования

Отверстия для прошивки

+ 10 ₽ для мягкого переплета

+ 20 ₽ для твердого переплета

Мы снабжаем журнал отверстиями для шнуровки, а все остальное - за вами

Логотип на обложке

0 ₽ для ч/б логотипа

ВНИМАНИЕ! Для бумвинила возможен только монохромный логотип выполненный методом тиснения

Логотип размещается по центру журнала перед его названием. Добавление логотипа на обложку - хороший способ брендировать журнал.

Ламинация

+ 20 ₽ для ватмана

ВНИМАНИЕ! Хром-эрзац и твердый переплет не ламинируется

Покрытие мягкой обложки пленкой позволит надолго сохранить привлекательный внешний вид журнала и надежно защитит обложку от загрязнения и механических повреждений. Основное назначение горячего ламинирования - защита изображения от различных внешних воздействий (например, пролитых чая или кофе), однако есть и другое преимущество - улучшение качества изображения - его контрастности и "сочности" цветов. Благодаря эффекту "проявления" недорогая бумага с ламинированием приобретает вид фотобумаги.

Характеристики

Формат:	А4
Ориентация:	книжная
Кол-во страниц:	20-600

Описание

Журнал монтажа подшипников качения (форма ТУ-93)

Порядок ведения журнала монтажа подшипников качения (Форма ТУ-93) приведен в Инструктивных указаниях о порядке составления учетных форм по локомотивному хозяйству. МПС РФ, № ЦЧУЛ-68 от 30.09.1999.

Журнал предназначен для фиксации основных данных и размеров, характеризующих качество монтажа узлов с подшипниками качения букс, тяговых электродвигателей, тяговых генераторов и тяговых редукторов.

Журнал ведется раздельно по каждому из указанных узлов на заводах, в локомотивных и моторвагонных депо (в цехах, где производится монтаж узлов с подшипниками качения).

Графы журнала заполняются на основе записей, сделанных с натуры в процессе монтажа узлов. Все записи должны быть внесены в журнал в день выполнения работ.

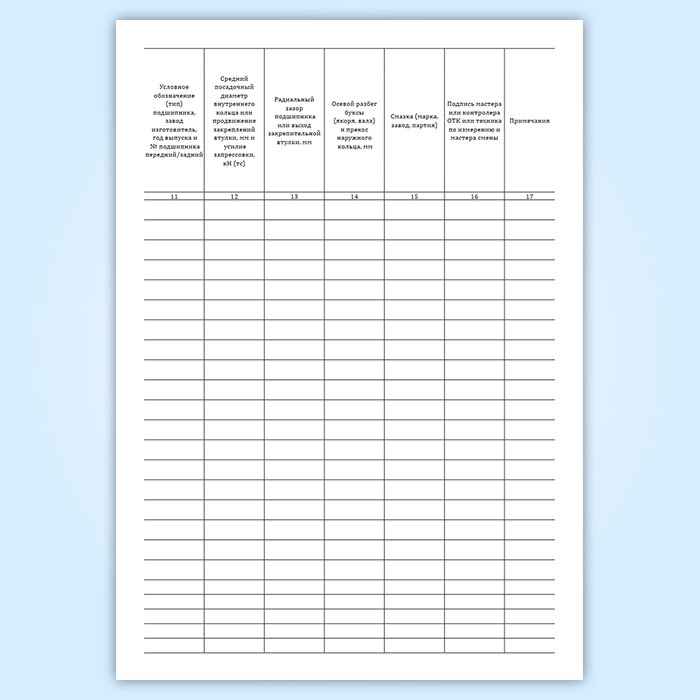

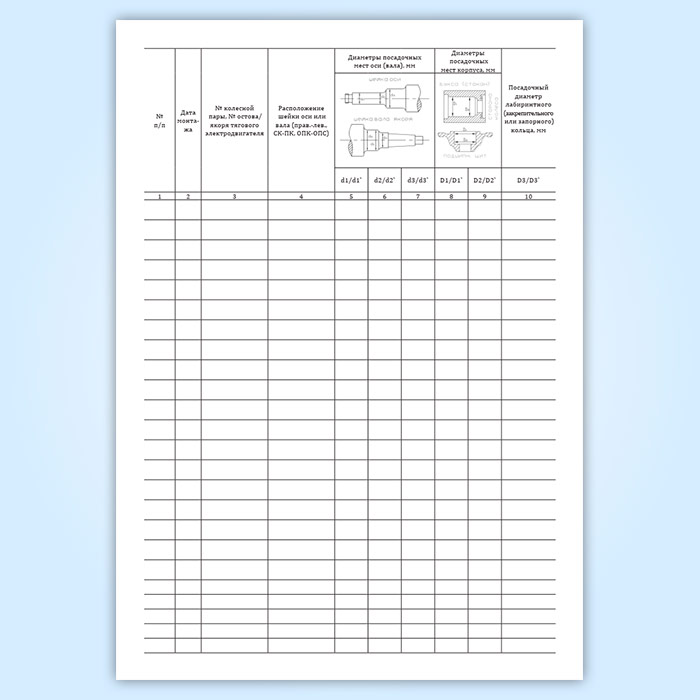

Журнал монтажа подшипников качения форма ТУ-93 имеет графы:

1. № п/п

2. Дата монтажа

3. № колесной пары, № остова/якоря тягового электродвигателя

4. Расположение шейки оси или вала (прав.-лев., СК-ПК, ОПК-ОПС)

5-7. Диаметры посадочных мест оси (вала), мм

d1/d1`

d2/d2`

d3/d3`

8-9. Диаметры посадочных мест корпуса, мм

D1/D1`

D2/D2`

10. Посадочный диаметр лабиринтного (закрепительного или запорного) кольца, мм

D3/D3`

11. Условное обозначение (тип) подшипника, завод изготовитель, год выпуска и № подшипника передний/задний

12. Средний посадочный диаметр внутреннего кольца или продвижение закреплений втулки, мм и усилие запрессовки, кН (тс)

13. Радиальный зазор подшипника или выход закрепительной втулки, мм

14. Осевой разбег буксы (якоря, вала) и прекос наружного кольца, мм

15. Смазка (марка, завод, партия)

16. Подпись мастера или контролера ОТК или техника по измерению и мастера смены

17. Примечания

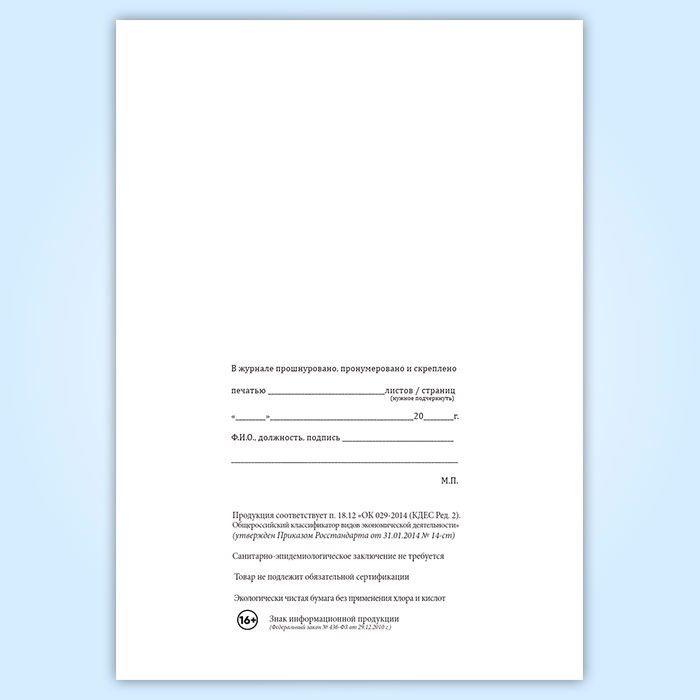

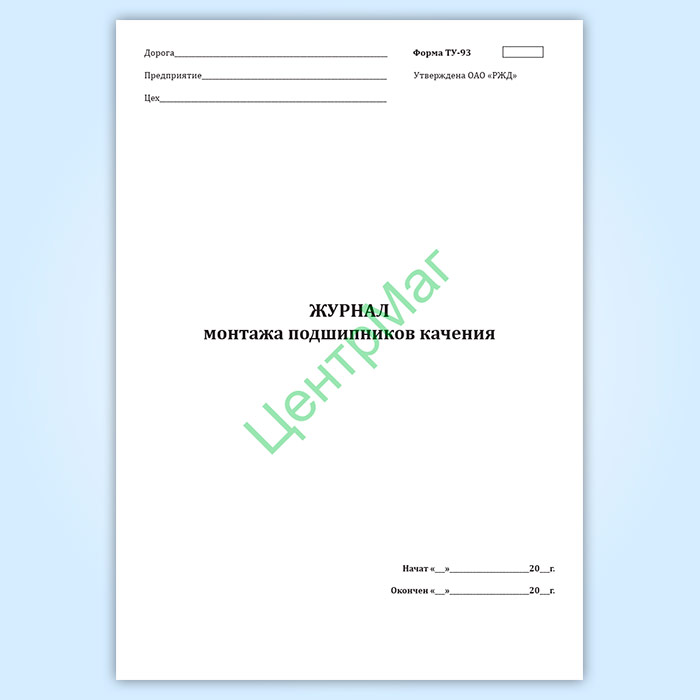

Макет для ознакомления

Скачать форму журнала в формате PDF
