Кабельный журнал

Кабельный журнал

Кабельный журнал – это таблица, в которой указывают всю необходимую информацию о кабелях: марка, длина, способ прокладки, откуда и куда проложен кабель.

В главе 2.4 ПТЭЭП, "Кабельные линии" сказано:

2.4.1. Настоящая глава распространяется на силовые кабельные линии напряжением от 0,4 до 220 кВ.

2.4.2. При сдаче в эксплуатацию КЛ напряжением до и выше 1000 В кроме документации, предусмотренной строительными нормами и правилами и отраслевыми правилами приемки, должна быть оформлена и передана заказчику следующая техническая документация:

- скорректированный проект КЛ, который для КЛ на напряжение 110 кВ и выше должен быть согласован с заводом-изготовителем кабелей и эксплуатирующей организацией;

- исполнительный чертеж трассы с указанием мест установки соединительных муфт, выполненный в масштабе 1:200 или 1:500 в зависимости от развития коммуникаций в данном районе трассы;

- чертеж профиля КЛ в местах пересечения с дорогами и другими коммуникациями для КЛ на напряжение 20 кВ и выше и для особо сложных трасс КЛ на напряжение 6 и 10 кВ;

- акты состояния кабелей на барабанах и, в случае необходимости, протоколы разборки и осмотра образцов (для импортных кабелей разборка обязательна);

- кабельный журнал;

- инвентарная опись всех элементов КЛ (для КЛ напряжением выше 1000 В);

- акты строительных и скрытых работ с указанием пересечений и сближений кабелей со всеми подземными коммуникациями;

- акты или журнал на монтаж кабельных муфт;

- акты приемки траншей, блоков, труб, каналов, туннелей и коллекторов под монтаж;

- акты на монтаж устройств по защите КЛ от электрохимической коррозии, а также документы о результатах коррозионных испытаний в соответствии с проектом;

протоколы испытания изоляции КЛ повышенным напряжением после прокладки (для КЛ напряжением выше 1000 В);

- документы о результатах измерения сопротивления изоляции;

- акты осмотра кабелей, проложенных в траншеях и каналах перед закрытием;

- протокол прогрева кабелей на барабанах перед прокладкой при низких температурах;

- акт проверки и испытания автоматических стационарных установок пожаротушения и пожарной сигнализации.

Кроме перечисленной документации при приемке в эксплуатацию КЛ напряжением 110 кВ и выше монтажной организацией должны быть дополнительно переданы заказчику:

- исполнительные высотные отметки кабеля и подпитывающей аппаратуры для маслонаполненных кабелей низкого давления на напряжение 110-220 кВ;

- документы о результатах испытаний масла (жидкости) из всех элементов линий; результатах пропиточных испытаний; результатах опробования и испытаний подпитывающих агрегатов для маслонаполненных кабелей высокого давления; результатах проверки систем сигнализации давления;

- акты об усилиях тяжения при прокладке;

- акты об испытаниях защитных покровов повышенным электрическим напряжением после прокладки;

- протоколы заводских испытаний кабелей, муфт и подпитывающей аппаратуры;

- документы о результатах испытаний устройств автоматического подогрева концевых муфт;

- результатах измерения тока по токопроводящим жилам и оболочкам (экранам) каждой фазы маслонаполненных кабелей низкого давления и кабелей с пластмассовой изоляцией на напряжение 110 кВ;

- результатах измерения емкости кабелей; результатах измерения сопротивления заземления колодцев и концевых муфт.

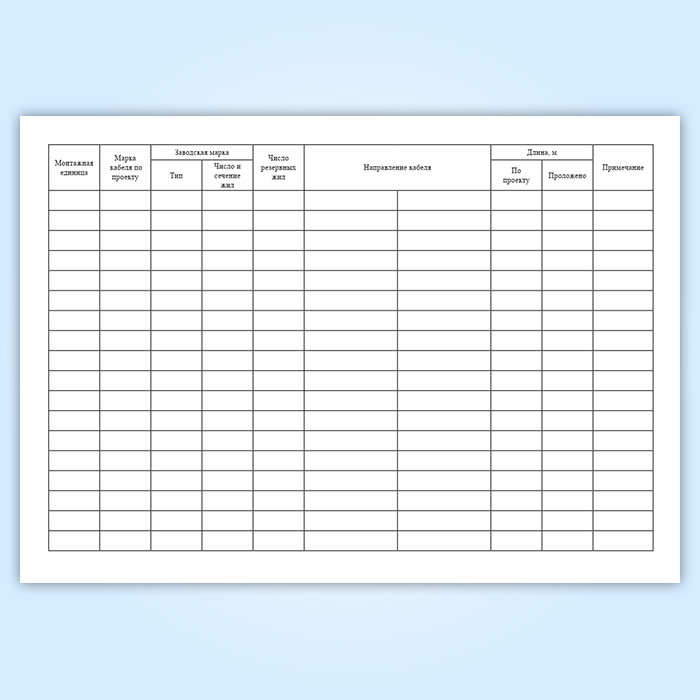

Кабельный журнал имеет графы:

Монтажная единица

Марка кабеля по проекту

Заводская марка

- Тип

- Число и сечение жил

Число резервных жил

Направление кабеля

Длина, м

- По проекту

- Проложено

Примечание

Согласно Обеспечение безопасности производственного оборудовавания ПОТ РО-14000-002-98 в перечень технической документации при эксплуатации оборудования, установок и повышенной опасности должны входить:

1.1.10. Чертежи электрооборудования, электроустановок и сооружений, комплекты чертежей запасных частей, исполнительные чертежи воздушных и кабельных трасс и кабельные журналы.

В отдельных случаях кабельный журнал заменяет журнал прокладки кабелей.

Макет для ознакомления

Скачать форму журнала в формате PDF
