Эксплуатационный журнал ЦТП

Эксплуатационный журнал ЦТП

Центральный тепловой пункт - ЦТП предназначается для снабжения теплом систем отопления систем приточной вентиляции, кондиционирования воздуха и централизованного горячего водоснабжения подсоединенных к нему объектов.

ЦТП состоит из объемных элементов-агрегатов заводского изготовления.

ЦТП оборудуется ремонтным освещением при напряжении 36 В, водопроводом, канализацией, приточно-вытяжной вентиляцией, телефоном.

Еженедельное техническое обслуживание ЦТП

Оператор обязан провести следующие работы:

1. Очистить оборудование от ржавчины, пыли и подтеков масла;

2. Проверить наличие смазки на шпинделях задвижек, при необходимости смазать.

3. Проверить состояние сальниковых уплотнений задвижек (подтекание воды через сальниковые уплотнения не допускается).

4. На ощупь проверить нагрев корпусов насосов и электродвигателей во время работы насосных агрегатов, в случае, если температура корпуса окажется выше 60-70°С выявить причины, способствующие перегреву и устранить их.

5. Проверить состояние сальниковых уплотнений насоса (при работе насоса вода из сальника должна просачиваться отдельными каплями или тонкой струйкой), при необходимости подтянуть сальниковые уплотнения или заменить сальниковую набивку.

6. Определить по маслоуказателям наличие смазки в масляных ваннах (корпусах подшипников), при необходимости пополнить смазку до установленного уровня.

7. Определить состояние упругих муфт насосных агрегатов прокручиванием (вручную) вала остановленного агрегата, в случае износа резиновых пальцев - заменить их.

8. Проверить надежность крепления насосных агрегатов к рамам, подтянуть болтовые соединения.

9. Проверить работу всех резервных и дополнительных насосов кратковременным включением их в работу путем имитации изменения параметров настройки на ЭКМ или другим методом в ручном режиме.

10. Внешним осмотром проверить надежность заземления всего электрооборудования.

11. Определить работоспособность аварийного освещения ЦТП.

12. Убедиться в отсутствии внутри сборок и электрических шкафов посторонних предметов, а также влаги и коррозии деталей.

13. Установить характер гудения работающих контакторов и магнитных пускателей (чрезмерного гудения, дребезжания не должно быть).

14. Визуально проверить, нет ли перегрева контактных соединений шин и других контактных деталей (подгорания, изменения цвета шин или контактных частей, запаха озона).

15. Определить состояние предохранителей, перегоревшие или нестандартные плавкие предохранители - заменить).

16. Убедиться в целостности манометров и термометров и правильности их показаний.

17. Проверить состояние гильз термометров, при необходимости очистить их от грязи и долить масло.

18. Продуть манометры кратковременным открытием трехходовых кранов.

19. Произвести корректировку настройки тепловой автоматики.

20. Подкрасить оборудование и трубопроводы (при необходимости).

21. Сделать химический анализ сетевой воды с целью определения гидравлической плотности подогревателей (1 раз в месяц).

22. Проверить наличие и ведение технической документации теплового пункта.

23. Установить наличие и исправность защитных диэлектрических и противопожарных средств (защитные средства с истекшими сроками годности или неисправные - заменить).

24. Произвести влажную уборку помещения теплового пункта.

25. Сделать запись в оперативном: журнале о выполнении еженедельного технического обслуживания.

Все замечания и неисправности, выявленные при техническом осмотре и обслуживании, подлежат устранению. После устранения неисправностей убедиться в нормальной работе инженерных систем и оборудования. По окончании технического обслуживания все инженерные системы и оборудование тепловых пунктов должны быть приведены в исходное состояние, обеспечивающее нормальную работу всех систем.

Оператор теплового пункта должен:

1. Вести периодическую запись параметров теплоносителя и горячей воды.

2. Следить за часовым расходом сетевой и горячей воды.

3. Уметь подсчитать расход тепла за час, сутки, по нарастающему итогу с начала месяца, и т.д.

4. Вести запись в журнале выявленных дефектов оборудования.

5. Записывать в журнале, какие насосы работают в настоящее время, какие переключения произошли или произведены оператором теплового пункта.

6. Периодически обходить ЦТП записывать дефекты и параметры в специальном журнале обхода.

7. Совместно с ответственным лицом за исправное состояние и безопасную эксплуатацию ТУ и ТС допускать инспектора к проверке работы оборудования ЦТП и технической документации.

Прием и сдача дежурства

1. Принимающий смену оператор теплового пункта обязан явиться на дежурство согласно утвержденному графику (в случае болезни он должен заблаговременно, до начала смены, поставить в известность главного энергетика (механика) или инженера.

2. Принимающий смену оператор теплового пункта обязать явиться для приемки смены за 20 минут до начала работы и ознакомиться с записями в журнале со всеми распоряжениями поступившими во время его предыдущего дежурства, с изменениями в графике, с неполадками в работе оборудования.

3. Сдавший смену обязан ознакомить принимающего дежурство с состоянием и режимом работы сдаваемого им оборудования. Необходимо сообщить какие насосы находятся в резерве или в ремонте, какие ремонтные работы производились или будут производиться в ближайшую смену.

4. Сдающий смену обязан произвести уборку в помещении ЦТП и оборудования.

Принимающий смену оператор теплового пункта отвечает:

1. За неисправность и неудовлетворительное состояние оборудования предыдущей смены, на неотмеченные записи в журнале при приеме смены.

2. За наличие записей в журнале выявленных дефектов оборудования и за снятие показателей.

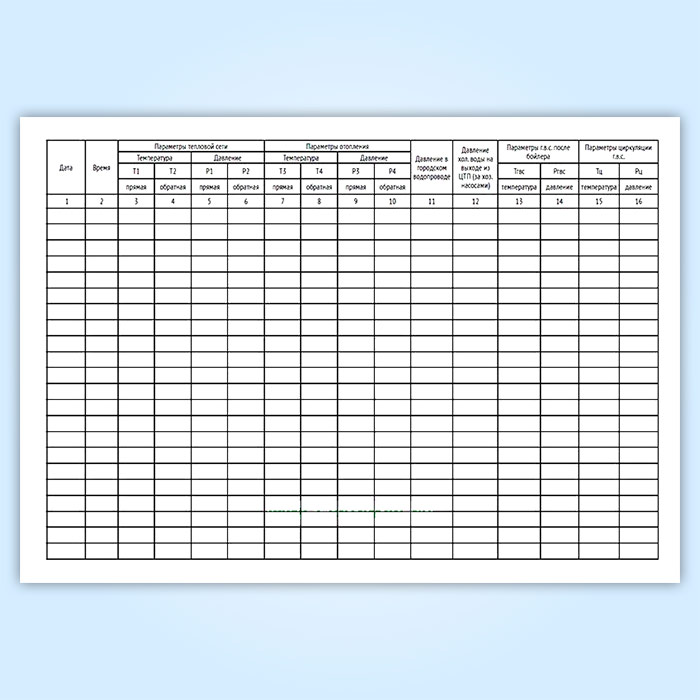

Эксплуатационный журнал ЦТП содержит графы:

1. Дата

2. Время

3-6. Параметры тепловой сети

3-4. Температура

3. Т1

- прямая

4. Т2

- обратная

5-6. Давление

5. Р1

- прямая

6. Р2

- обратная

7-10. Параметры отопления

7-8. Температура

7. Т3

- прямая

8. Т4

- обратная

9-10. Давление

9. Р3

- прямая

10. Р4

- обратная

11. Давление в городском водопроводе

12. Давление хол. воды на выходе из ЦТП (за хоз. насосами)

13-14. Параметры г.в.с. после бойлера

13. Тгвс

- температура

14. Ргвс

- давление

15-16. Параметры циркуляции г.в.с.

15. Тц

- температура

16. Рц

- давление

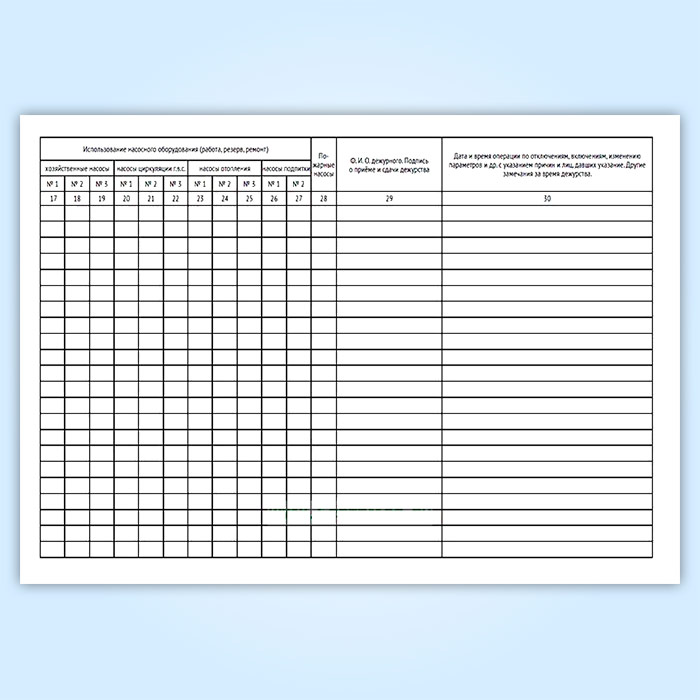

17-27. Использование насосного оборудования (работа, резерв, ремонт)

17-19. хозяйственные насосы

- №1

- №2

- №3

20-22. насосы отопления

- №1

- №2

- №3

23-25. насосы отопления

- №1

- №2

- №3

26-27. насосы подпитки

28. Пожарные насосы

29. Ф. И. О. дежурного. Подпись о приёме и сдачи дежурства

30. Дата и время операции по отключениям, включениям, изменению параметров и др. с указанием причин и лиц, давших указание. Другие замечания за время дежурства.
