Журнал изготовления буронабивных (буросекущихся) свай

Журнал изготовления буронабивных (буросекущихся) свай

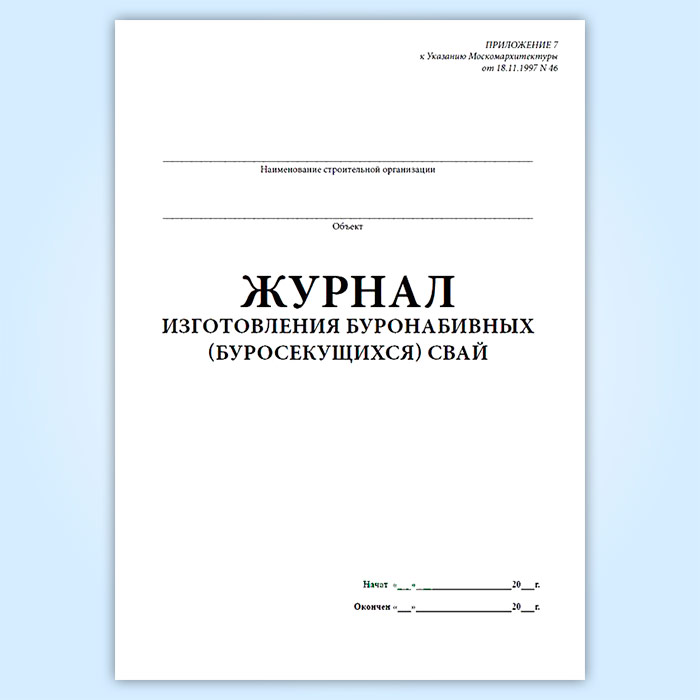

Форма журнала изготовления буронабивных (буросекущихся) свай соответствует Указанию Москомархитектуры от 30.11.2001 N 44 "Об утверждении Инструкции по проектированию и устройству свайных фундаментов зданий и сооружений в г. Москве" (Приложению Е к Инструкции по проектированию и устройству свайных фундаментов зданий и сооружений

Ограждение из буронабивных свай относится к малодеформирующимся видам крепления и его целесообразно применять в случае больших нагрузок на бровке котлована, а также на сами сваи при использовании их в качестве несущего элемента строящегося сооружения.

В качестве ограждения котлованов из буронабивных свай применяют три группы свайных стен: с прерывистым расположением свай, с касательным их сопряжением и секущиеся сваи.

Стены с прерывистым расположением свай устраиваются в сухих связных грунтах, способных держать вертикальный откос

1 - 2 м.

Промежуток между сваями для предотвращения местных вывалов защищается затяжками из досок, тонких железобетонных плит, гофрированных стальных листов или бетонной затяжкой. Стены с касательным сопряжением свай используются в несвязных грунтах, чтобы избежать осыпания грунта между сваями при раскрытии котлована, а следовательно и осадок поверхности.

Стены из буросекущихся свай сооружают, когда дно котлована ниже подземных вод. На первом этапе изготавливаются через одну сваи без армирования, на втором - между ними устраиваются сваи таким образом, чтобы бетон соседних свай частично подрезался. Сваи второго этапа армируются. Благодаря полученному сцеплению образуется сплошная прочная стена с повышенной водонепроницаемостью. Врезка в бетон соседних свай составляет 80 - 150 мм в зависимости от диаметра свай, который составляет от 600 до 1300 мм.

К преимуществам ограждений из буронабивных свай следует отнести:

- возможность использования в качестве основания прочных грунтов, залегающих на большой глубине;

- возможность устройства свай разной длины, опирающихся на необходимой отметке при резко пересеченном рельефе кровли прочных грунтов, принятых за основание свай;

- возможность устройства ограждений стен котлованов, когда уровень подземных вод залегает выше уровня дна котлована;

- возможность устройства свай без армирования в нижней ее части, где отсутствует передача моментов и горизонтальных сил;

- отсутствие существенных вибраций и сотрясений в процессе производства работ;

Устройство буронабивных и буросекущихся свай предъявляет жесткие требования к технологическому процессу производства работ. Изготовление таких свай требует обеспечения непрерывности процесса производства работ, т.к. устройство секущихся армированных свай должно быть произведено в относительно строго регламентированный период (1,5 - 2 суток), начиная с момента выполнения бетонных неармированных свай. Процесс изготовления и устройства фиксируется в журнале изготовления буронабивных (буросекущихся) свай.

Журнал содержит 2 раздела:

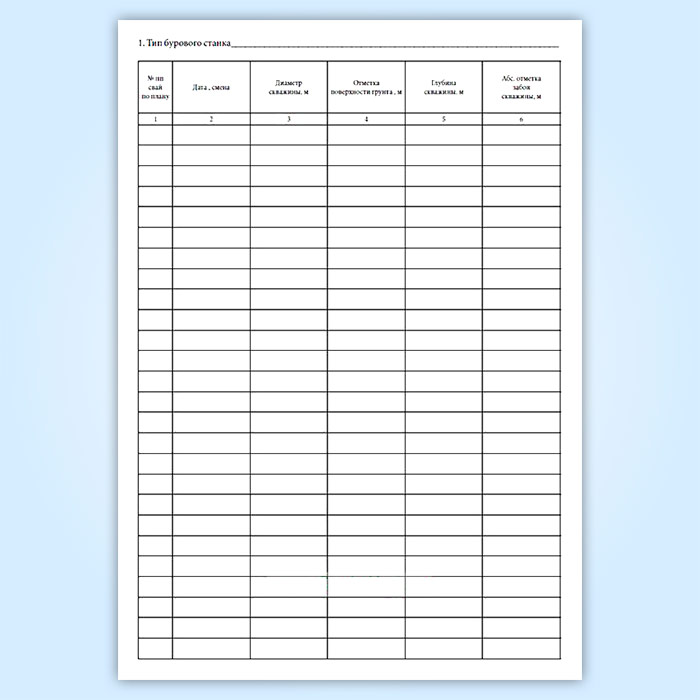

1. Тип бурового станка

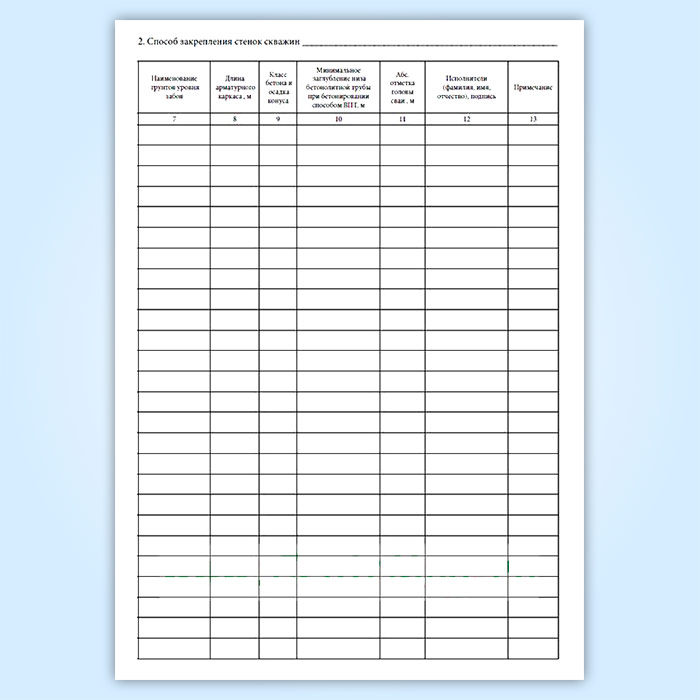

2. Способ закрепления стенок скважин.

Графы журнала изготовления буронабивных (буросекущихся) свай:

1. п/п свай по плану

2. Дата, смена

3. Диаметр скважины, мм

4. Отметка поверхности грунта, м

5. Глубина скважины, м

6. Абсолютная отметка забоя скважины, м

7. Наименование грунтов на уровне забоя

8. Длина арматурного каркаса, м

9. Класс бетона и осадка конуса

10. Минимальное заглубление низа бетонолитной трубы в бетон при бетонировании способом ВПТ, м

11. Абсолютная отметка головы сваи, м

12. Исполнители (Ф.И.О.), подпись

13. Примечание
