План эвакуации своими руками

Разработка плана эвакуации профессионального уровня потребует от Вас хорошего знания специальных программ и соблюдения требований ГОСТа. Если вы умеете работать в одной из таких программ или найдете человека, который умеет это делать - то следующее пошаговое руководство для Вас. В этом обзоре Вы узнаете процесс изготовления плана эвакуации от создания макета до его печати. Итак, приступим...

Скачать прайс-лист ЭТОТ раздел ВСЕ разделы

Преимущества заказа планов эвакуации у нас

Демократичные цены

Соотвествие ГОСТ

Интернет-магазин

Различные форматы

8 вариантов изготовления

Высокое качество

Простота в оформлении заказа

Готовый план за 5 дней

Профессиональная консультация

Доставка по всей России

ВСЕ ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ

НАВИГАТОР ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ

ВСЕ ДЛЯ ПОЖАРНОЙ
БЕЗОПАСНОСТИ

Планы эвакуации

Пожарные щиты
и инвентарь

Подставки,
кронштейны и шкафы

Порошковые
огнетушители «ОП»

Воздушно-пенные
огнетушители «ОВП»

Углекислотные
огнетушители «ОУ»

Световые табло
«Молния»

Знаки пожарной безопасности

Эвакуационные
знаки

Фотолюминесцентные
знаки

Фотолюминесцентная
лента

Плакаты по пожарной безопасности

Стенды по пожарной безопасности

Журналы и бланки
по ПБ

Литература
по ПБ

Средства защиты, испо-
льзуемые при пожаре

Видеофильмы
по ПБ

Обучающие прог-
раммы и тесты по ПБ

Расчет категорий
по ПБ

Необходимый минимум для создания плана эвакуации:

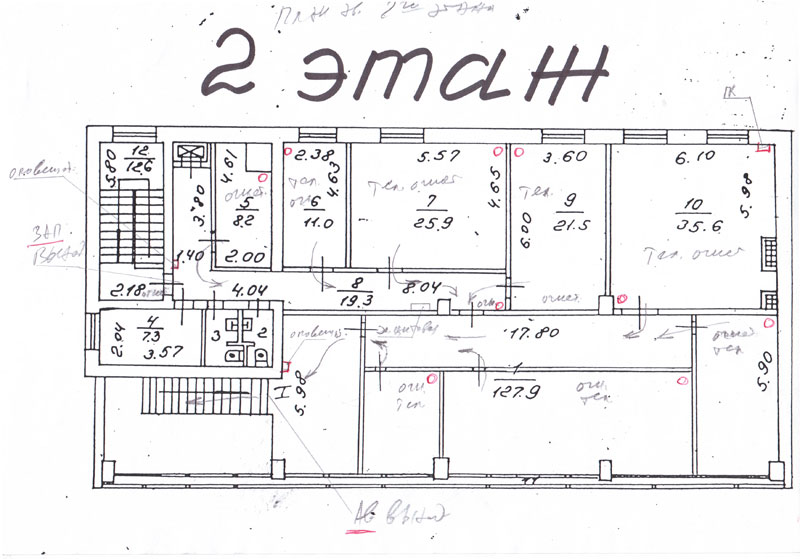

	1. План помещения План БТИ, строительный план... в принципе, любой чертеж здания. Подойдет даже схематичный рисунок «от руки», главное — соответствие расположения помещений и выдержанный масштаб
	2. Программа для рисования плана. Мы используем следующие программы: AutoCAD, ArchiCAD, Corel Draw, программа «План Эвакуации». Для того, чтобы нарисовать план эвакуации с небольшим количеством помещений можно использовать Microsoft Word или стандартный графический редактор Paint.
	3. Набор условных обозначений, используемый при создании планов эвакуации Вы можете скачать «знаки для плана эвакуации» (векторный вариант) и «обозначения для плана эвакуации» (растровый вариант)
	4. Инструкция к плану эвакуации Предлагаем Вам ознакомиться с текстовой частью плана эвакуации» и скачать векторный вариант «Действий при пожаре»
	5. Цветной принтер, как минимум А3 формата, и бумага нужного Вам размера

Изготовление схемы плана эвакуации:

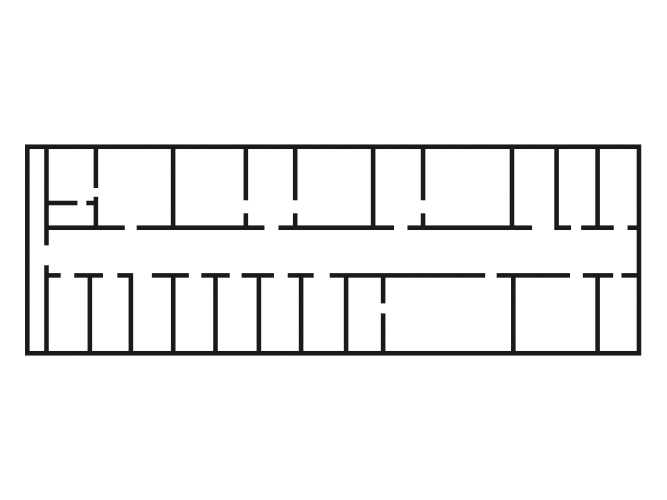

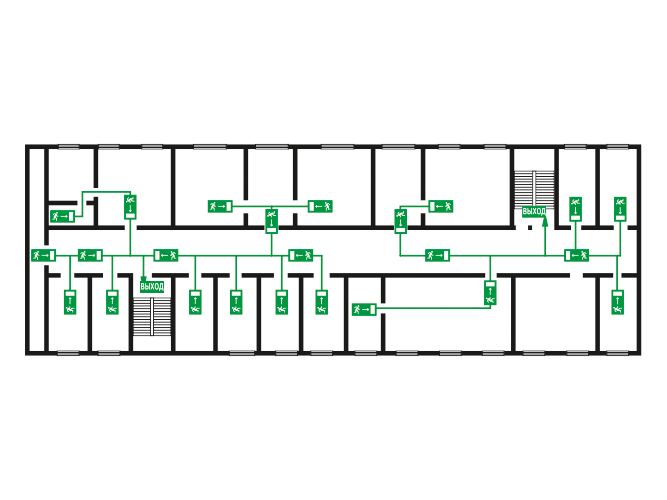

	1. Рисуем (чертим) скелет плана эвакуации: стены и дверные проемы

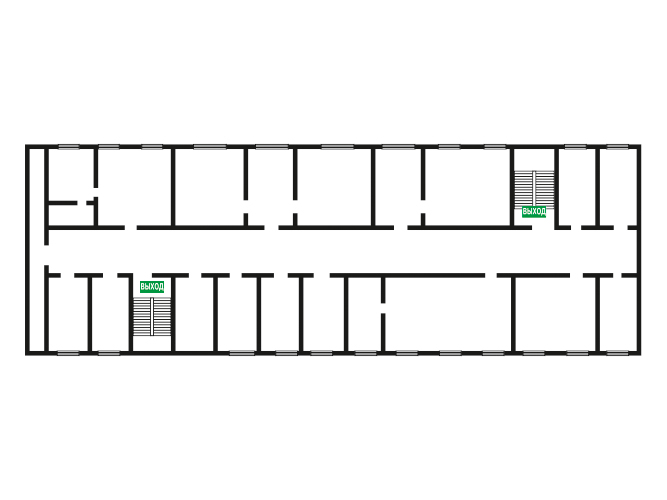

	2. Обозначаем выходы: основные, запасные и аварийные, лестничные пролеты и окна
	3. Прокладываем пути эвакуации: из каждого помещения (кроме туалетных и кладовых комнат) к главному и основным выходам сплошной линией со стрелкой, к аварийным и запасным выходам — пунктирная линяя со стрелочкой

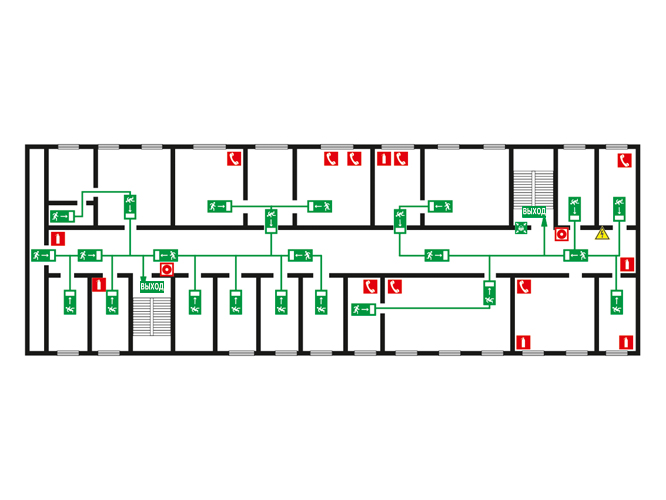

	4. Наносим на чертеже необходимые условные обозначения: средства пожаротушения и извещения (огнетушители, пожарные шкафы, телефоны, кнопки аварийной сигнализации и т.п.)

Оформление и изготовление плана эвакуации:

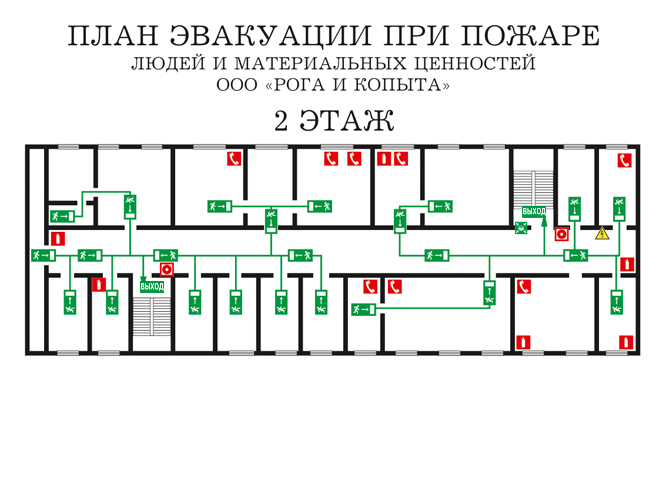

	1. Подписываем нашу Схему, например, «ПЛАН ЭВАКУАЦИИ ЛЮДЕЙ И МАТЕРИАЛЬНЫХ ЦЕННОСТЕЙ В СЛУЧАЕ ПОЖАРА ИЗ ПОМЕЩЕНИЙ ООО «РОГА И КОПЫТА» 2 ЭТАЖ

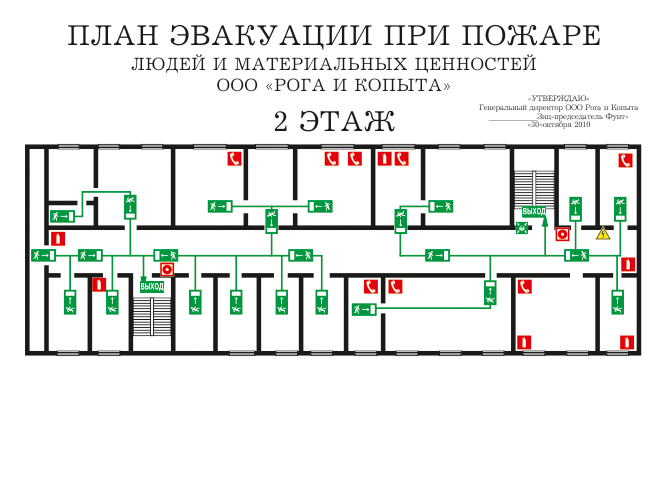

	2. Оставляем место для подписи уполномоченных лиц, например «УТВЕРЖДАЮ. Генеральный директор ООО Рога и Копыта Зиц-председатель Фунт»

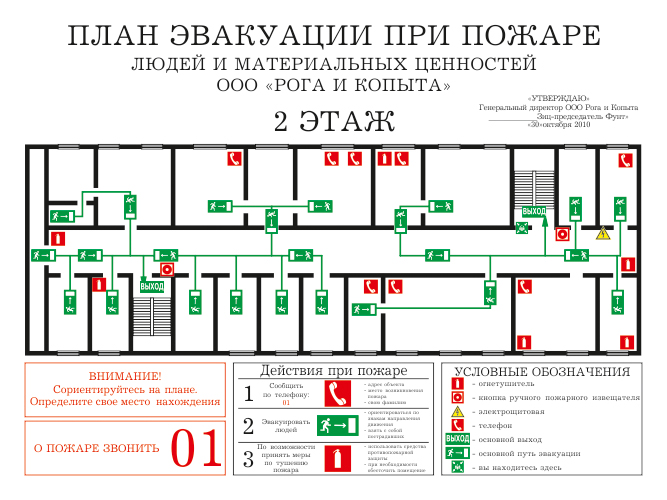

	3. Размещаем в свободном месте «действия при пожаре» и «условные обозначения» Не забываем про «требования к составлению плана эвакуации при пожаре»

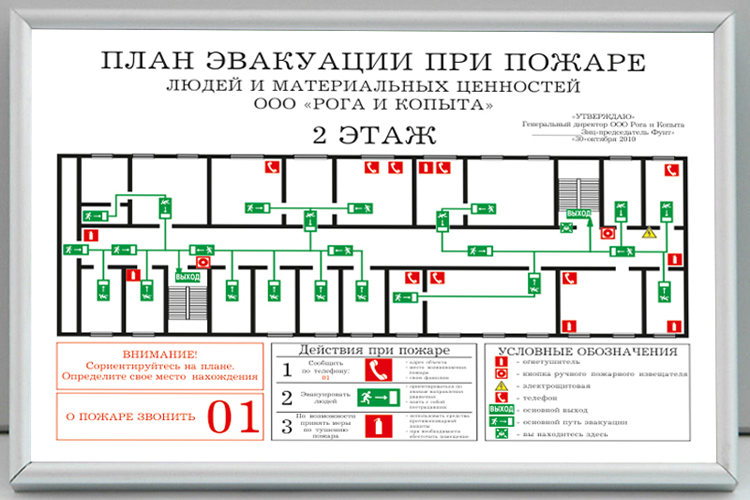

	4. Ваша схема готова! Осталось только распечатать, заламинировать, обрамить в рамку и закрепить план эвакуации на стене

P.S.: Если Вы сами нарисовали план эвакуации, но негде распечатать — обращайтесь к нам — помимо качественной распечатки плана эвакуации мы его заламинируем, сделаем фотолюминесцентным и обрамим в пластиковый либо алюминиевый багет по доступным ценам
