Плоттерная резка и аппликация из пленок

В наше время плоттерная (каттерная) резка становится всё менее востребованной, т.к. ее постепенно вытесняет более доступная широкоформатная печать. Однако далеко не все можно изготовить методом широкоформатной печати. Изделия, выполненные способом плоттерной резки представляют собой аппликацию из цветных самоклеящихся пленок, наносимых на поверхность при помощи монтажной пленки

Где используется плоттерная резка

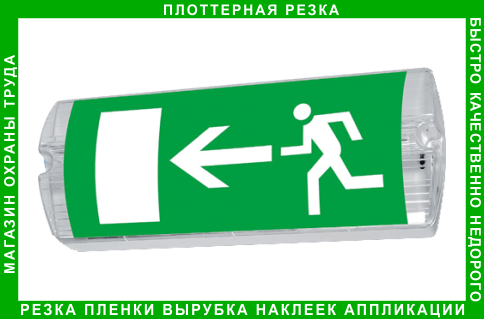

На режущем плоттере мы производим заготовки для светильников с надписями «Выход» или «Опасность». Изготовленные способом резки наклейки они пропускают свет на 100%. С помощью резки изготавливаются и маски для дорожных знаков — все элементы изображений на дорожных знаках это аппликация. Только на режущем оборудовании можно изготовить наклейки любой формы — контурная резка позволяет изготавливать элементы со сложными контурами — вырубка изображений напечатанных на широкоформатном плоттере, контурная резка из цветной или светоотражающей пленки, нарезка элементов из фотолюминесцентной пленки. Если вам необходим одноразовый трафарет — плоттерная резка — это самый недорогой способ его изготовления. Не обходится без плоттерной резки и реклама — это незаменимый способ изготовления аппликационных и контурных наклеек на витрины магазина и возможность использовать цветовую палитру, не используемую в типографском оборудовании — светоотражающие, фотолюминесцентые, транспарентные, флоурисцентные и металлизированные пленки — акцентирующие внимание человека на рекламе

В нашем арсенале есть 2 режущих каттера — «GCC Expert 24 LX» — позволяющий работать с пленкой шириной 720 мм и настроенный под вырубку наклеек, напечатанных на широкоформатном плоттере, и каттер «GCC SignPal Jaguar JII-101S» с шириной резки 1000 мм. Длина резки пленки на таких плоттерах ограничена только размером самой пленки (обычно не превышает двадцати пяти метров). Мощность оборудования позволяет работать с очень плотными материалами — светоотражающей, фотолюминесцентной и металлизированной пленкой

Пленки, используемые для резки и аппликаций

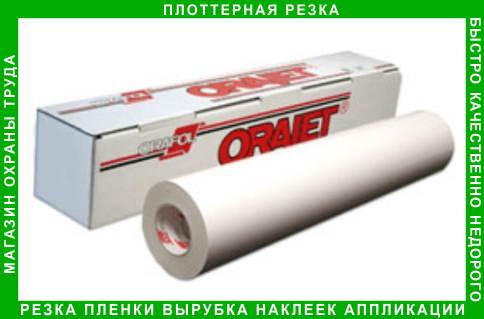

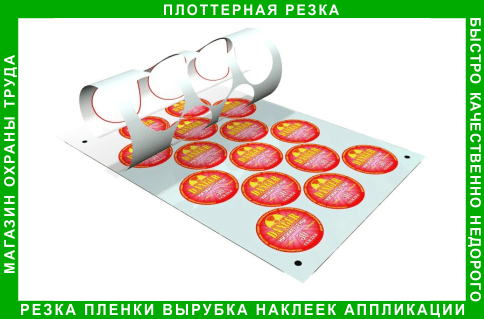

	Пленка для печати. Для производства контурных наклеек мы используем пленку для печати «ORAJET 3640» белого или прозрачного цвета. Пленка может иметь как матовую, так и глянцевую поверхность. Сначала изображение печатается на пленке экосольвентными чернилами, затем вырезается по требуемуму контуру, придавая наклейке любую форму

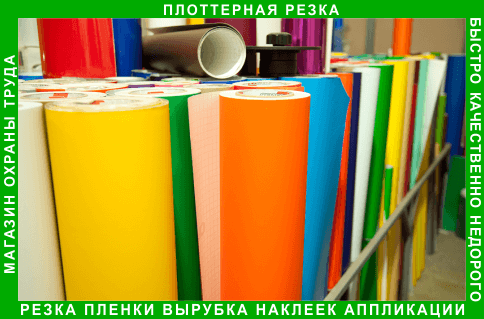

	Цветная пленка. Для изготовления маркировочной ленты, одноразовых трафаретов, вырезных букв и контурной аппликации используется недорогая разноцветная пленка серии «ORACAL 641». Для получения эффекта прозрачности используется витражная пленка «ORACAL 8300». Если требуется ярко выделить надпись или фрагмент изображения отлично подойдет флуоресцентная пленка «ORACAL 6510»

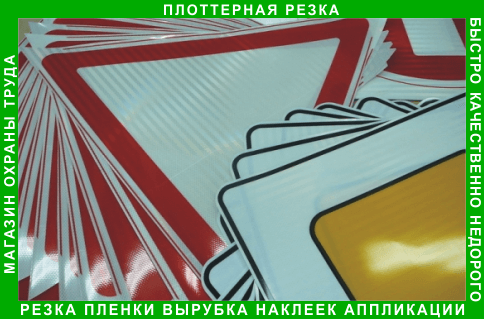

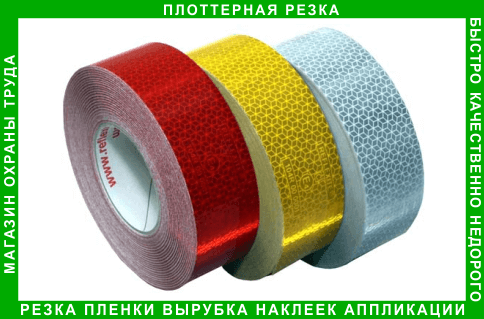

	Светоотражающая пленка. При производстве дорожных знаков, световозвращающей маркировки и знаков, дорожных конусов и оградительных столбиков используется коммерческая светоотражающая пленка

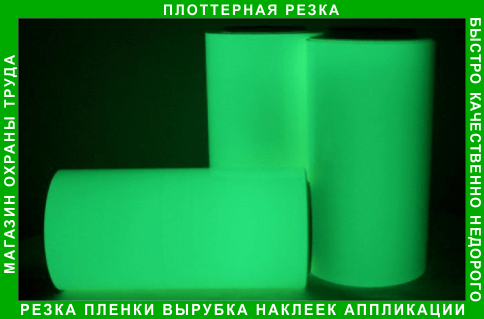

	Фотолюминесцентная пленка. При производстве изделий, содержащих фотолюминесцентные элементы нами используется фотолюминесцентная пленка «MHF-G200» с продолжительностью свечения 30 часов, что полностью соответствует ГОСТ 34428-2018. При изготовлении рекламных вывесок обычно мы применяем более дешевую светонакапливающую пленку

Технология изготовления аппликаций

	Вкратце расскажем Вам, что такое плоттерная резка на примере изготовления дорожного знака «1.25 Дорожные работы»

Металлическую подоснову дорожного знака закатываем в белую светоотражающую пленку. В режущий плоттер вставляем отрез красной светоотражающей пленки и нарезаем красные полосы — кант знака и угловые элементы нашего знака. Вырезанные из пленки элементы, наносим на знак по специальному шаблону — получился белый предупреждающий знак с красным светоотражающим кантом. Заряжаем наш плоттер черной пленкой и вырезаем очертания человечка с лопатой, затем удаляем ненужную пленку — на подложке остается нужное изображение. Наносим сверху монтажную пленку и переносим изображение на дорожный знак. Удаляем монтажную пленку — знак готов

Требования к файлам при изготовлении аппликаций и контурной резки

Процесс резки пленки происходит через специальную программу, которая передает контур изображения плоттеру, используя векторные координаты, поэтому очень важна точность рисунка — резка происходит как по лекалу. Само изображение должно быть в векторном формате (cdr, ai, cdt, cmx, svg), не иметь эффектов, вычищено от мусора и быть качественным — любая «дрожь» линий также передается изделию. Если изображение будет многоцветным (не следует забывать, что каждый цвет — это отдельная пленка) — увеличивается объем работы и, соответственно, её стоимость. Подготовка изображения к резке — довольно трудоемкий процесс, поэтому надо заранее выбрать способ изготовления изображения

Если у Вас уже есть подготовленный файл для резки, мы его проверим и вырежем требуемое изображение, если нет — наш дизайнер-технолог сделает необходимый макет с расчетом оптимизации изготовления

Аппликация и монтаж самоклеящейся пленки

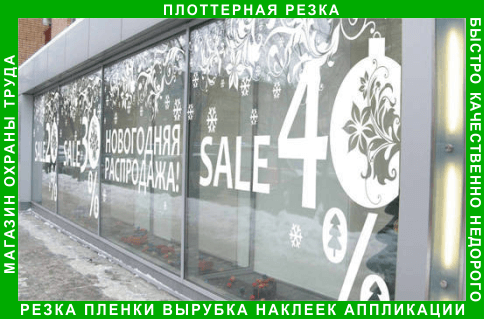

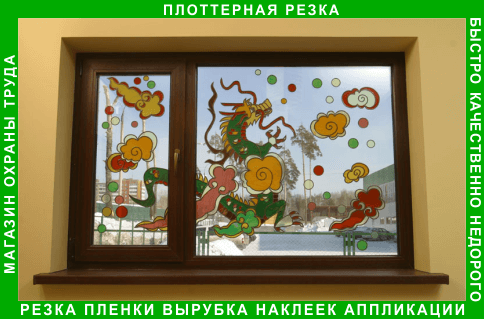

Готовое изделие, выполненное методом плоттерной резки, может быть оставлено на монтажной пленке — для самостоятельного нанесения изображения на плоскость, может быть нанесено на пленку, пластик, стекло или металл нашими силами. Если же требуется нанести аппликацию на стеклянную витрину или другой предмет, больших габаритов или на несъемную часть — наши монтажники приедут и наклеят по высшему разряду
