Требования ГОСТа к оформлению плана эвакуации

Главным требованием к планам эвакуации при пожаре было и остается доступность в понимании изображения схемы эвакуации людей

Второй момент это формат или размер плана эвакуации:

Выдержка из ГОСТ Р 12.2.143-2002 «6.7.4 Размеры планов эвакуации выбирают не менее: 600×400 мм — для этажных и секционных планов эвакуации; 400×300 мм — для локальных планов эвакуации» (локальные планы разрабатываются для отдельных помещений, например для комнат в общежитии, палат в больнице или номеров гостиницы). То есть план эвакуации согласно ГОСТ Р 12.2.143-2002 для этажа или его части должен иметь размер, как минимум А2. Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов

Следующий пункт — это нормы графического изображения плана эвакуации:

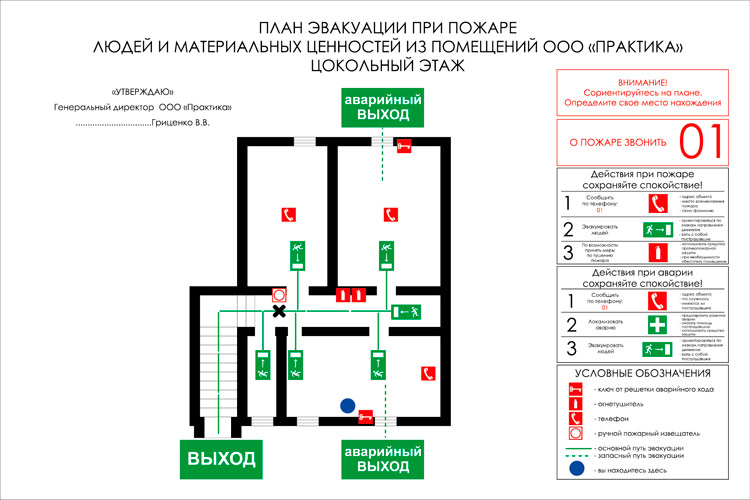

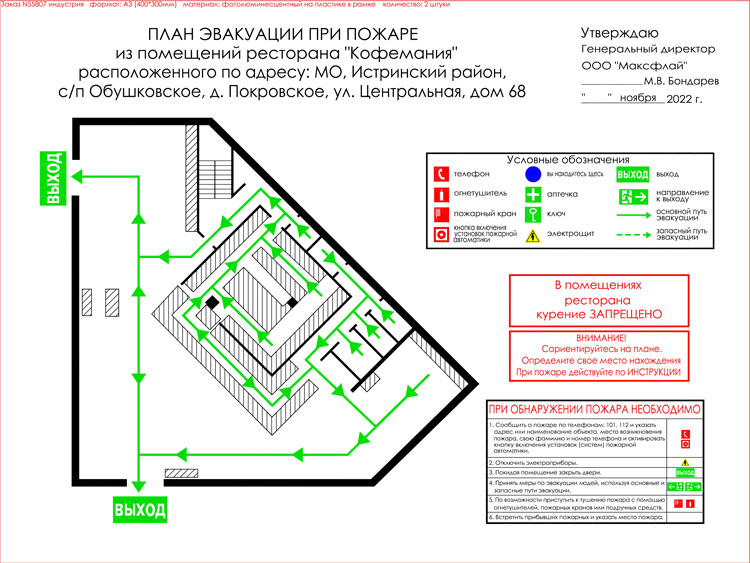

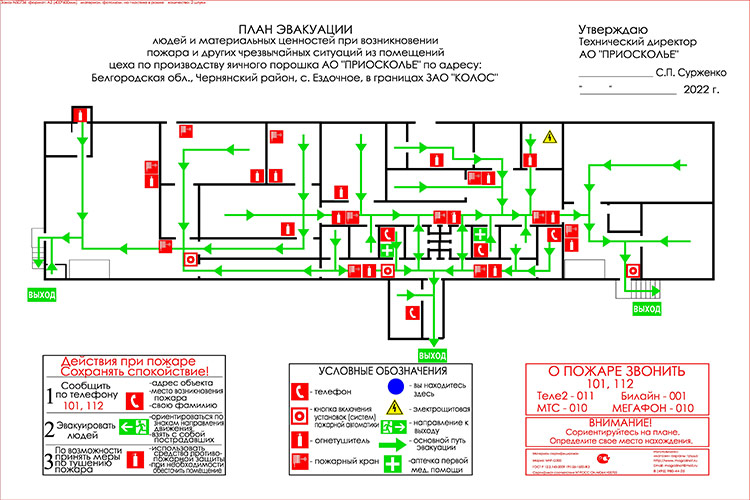

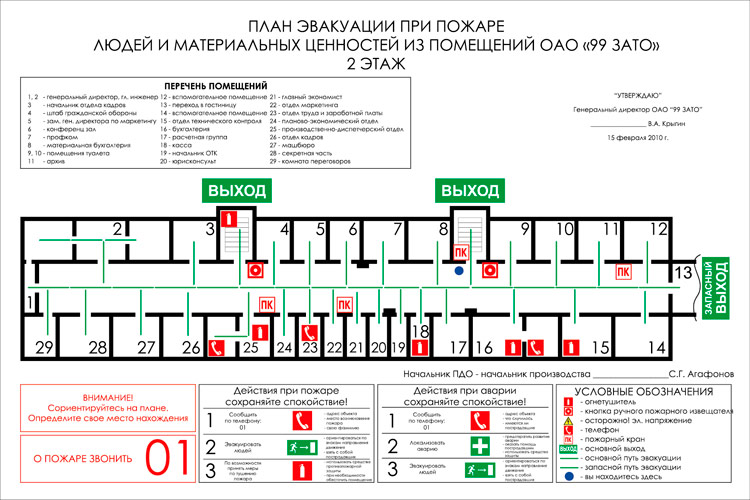

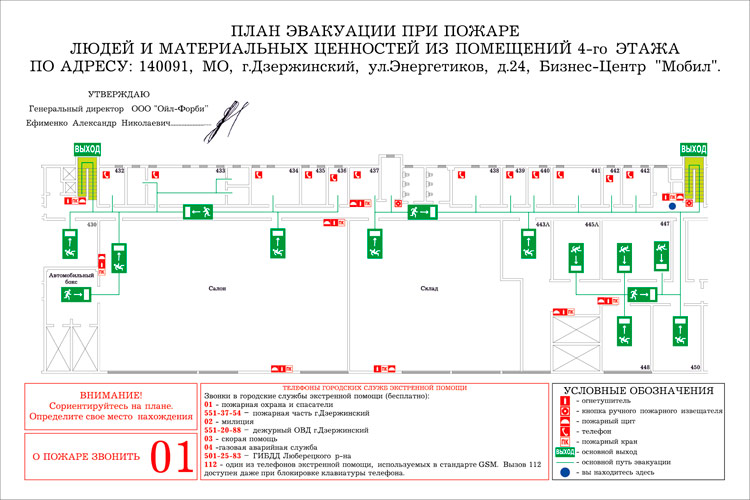

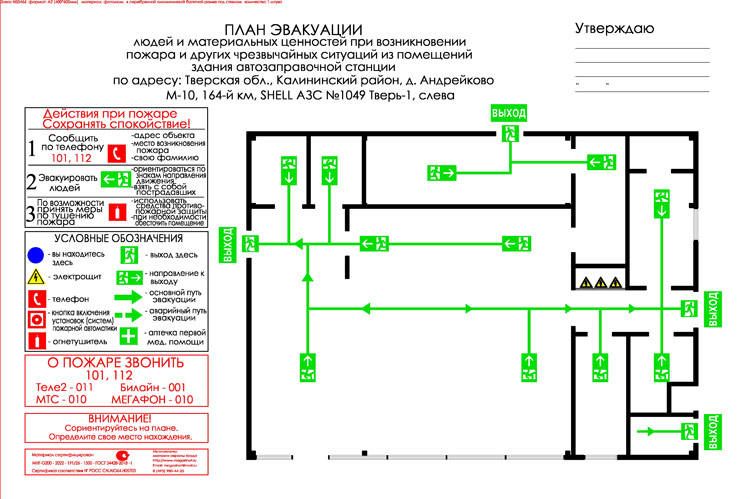

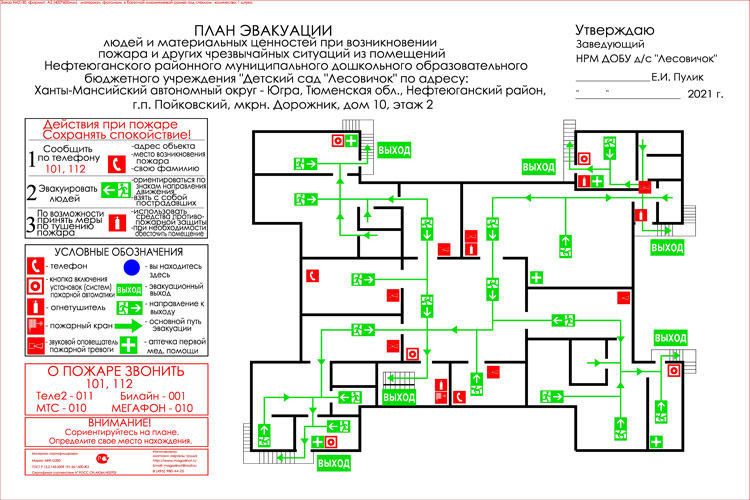

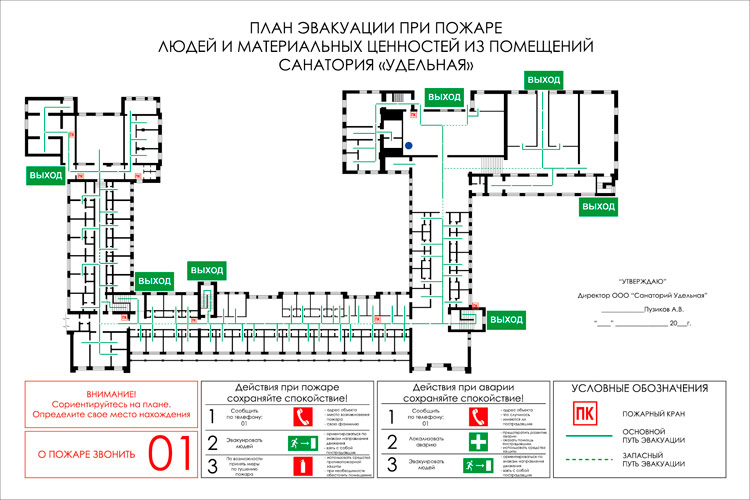

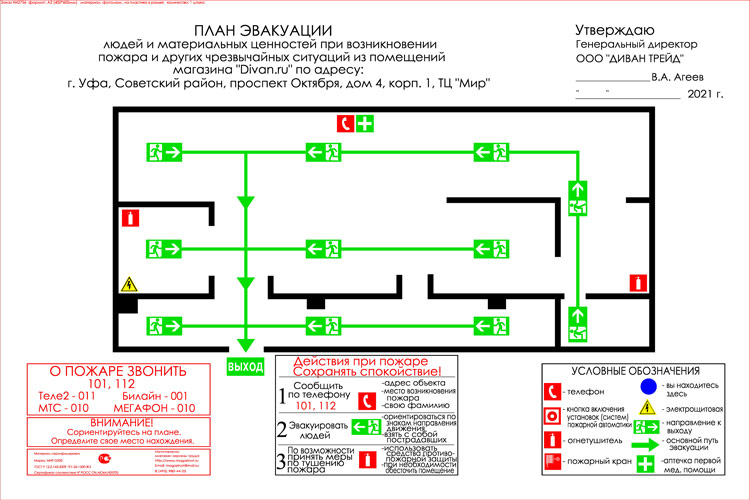

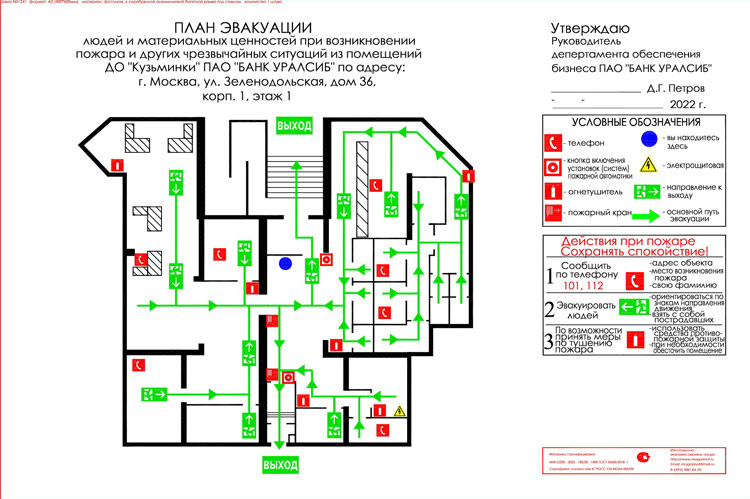

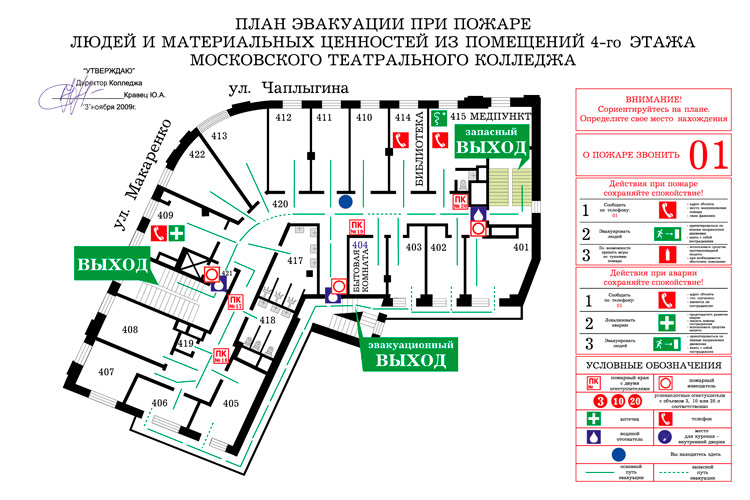

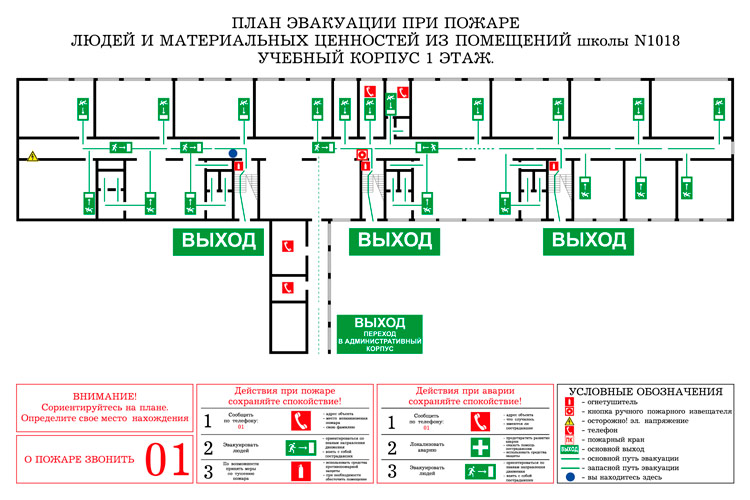

Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

• путей эвакуации
• эвакуационных выходов и (или) мест размещения спасательных средств
• аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.
• места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте
• мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО
• мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО

Планы эвакуации также должны соответствовать следующим требованиям:

• Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026, Резолюций ИМО А.654 (16) [7], А.760 (18) [6] и нормативным документам отраслевого назначения
• Знаки безопасности и символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями
• Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе
• При необходимости конкретизации признаков (технических характеристик) средств противопожарной защиты, обозначаемых на планах эвакуации, допускается применять условные графические обозначения по ГОСТ 28130
• Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации
• На этажных планах эвакуации в графической части должен быть указан номер этажа

Следующее требование к изготовлению новых планов эвакуации — это текстовая часть. В текстовой части следует излагать:

• способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.)
• порядок и последовательность эвакуации людей
• обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.
• порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.
• порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики

Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности

План пожарной эвакуации ГОСТ Р 12.2.143-2002

• Фон плана эвакуациидолжен быть желтовато-белым или белым — для фотолюминесцентных материалов или белым — для несветящихся материалов
• Надписи и графические изображенияна плане эвакуации (кроме знаков безопасности и символов) должны быть черного цветанезависимо от фона
• Высота шрифта надписей на плане эвакуации по ГОСТ Р 12.4.026должна быть не менее 5 мм
• Новые планы эвакуации при пожаре следует вывешивать на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации

P.S. к главе «Требования к изготовлению планов эвакуации»
ГОСТ 2009 (Р 12.2.143-2009) распространяется только на фотолюминесцентные планы эвакуации. План эвакуации в 2017 году ничем не отличается от плана эвакуации 2009 года
